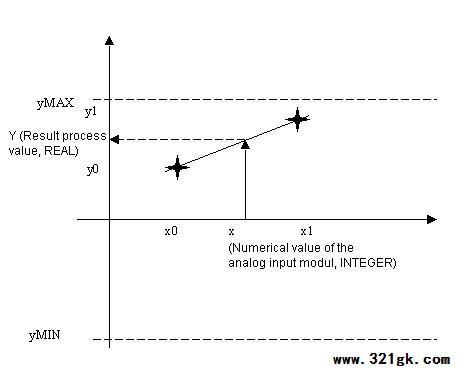

图. 01 是标准化的例子。

图. 01

相反，使用用户程序计算过程值。这个过程值被转换成数字信号，模拟量输出模块再将其转换成模拟量信号用来驱动模拟执行器。此转换过程被 称作逆标准化。以下可供下载库中的功能块被用于标准化和逆标准化模拟量处理。

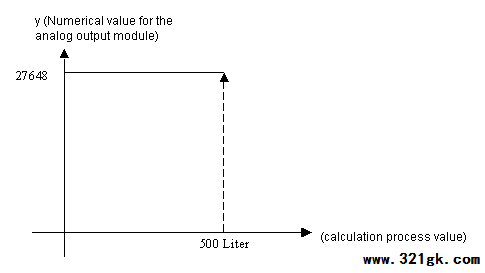

图. 02 是逆标准化的例子。

图. 02

因此，Y 数值总是转换结果。X 数值在不同情况下都是已知参数。

如下功能块可在下载的两个库文件中可找到。

表 01


注意

以上功能块不改变寄存器 AR1/AR2 的地址，并且在 FBD 和 LAD 程序中提供了 ENO 功能框，RLO=0 或 1 存放在该功能框的BR位中。

通过输入 yMIN  和 yMAX ，能限制计算值y （计算出的y值）到低限和高限之间的一个特定值。这限制了模拟量输入和输出量程卡的上限和下限范围。（这限制了模拟量输入和输出卡件的上溢和下溢）

Y值根据一般线性方程计算：y = a x + b.

由此引出以下关系：y = (y1-y0) / (x1-x0) * (x-x0) + y0

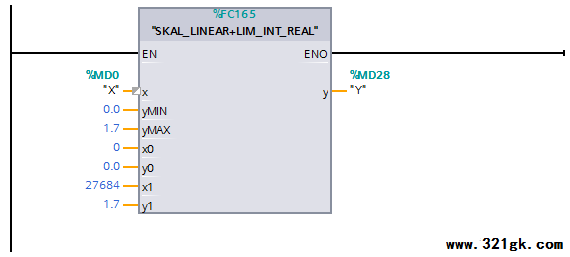

以下是用功能块 SKAL_LINEAR+LIM_INT_REAL [FC165] (INTEGER > REAL)  实现线性缩放的例 子

图. 03

例子

模拟量输入模块用来测量一个4mA 至 20mA 的电流信号。此信号在 CPU 内部被转换为 0 至27648。液位用此计算值来测量。由此可知 4mA 对应 0.0m 液位，而 20mA 对应 1.7m 液位。

输出如下参数：
P0(x0=0; y0=0.0)
P1(x1=+27648; y1=+1.7)

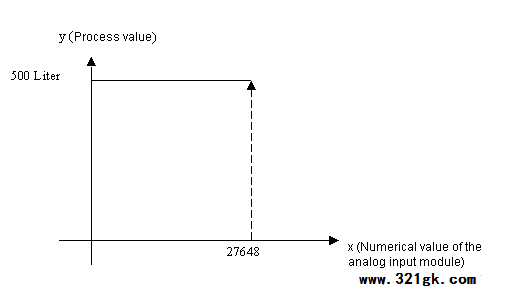

按照如下方式调用 FC165 功能块：

图. 04
