西门子S7-200PLC通过Modbus库与智能仪表通讯

1、在实际应用中，现场不只有plc，还会有智能数显表，上位机通过2个设置多个串口分别读取PLC、智能仪表数据简单不过，但如何实现1个串口读取不同设备数据

2、首先配置好智能仪表从站通讯参数，拿9600 8 1 none 地址3举例

3、200PLC主站程序

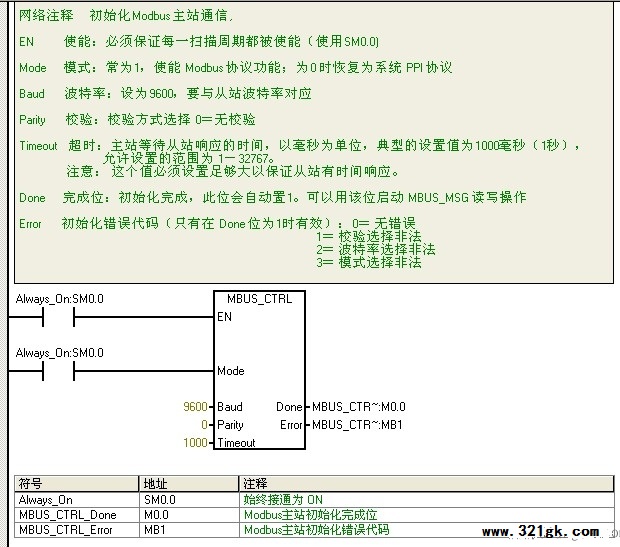

第一步初始化，复位modbus库完成位，初始化完成后，启动读写指令m0.1置位

第二步，网络3，填写从站通讯参数

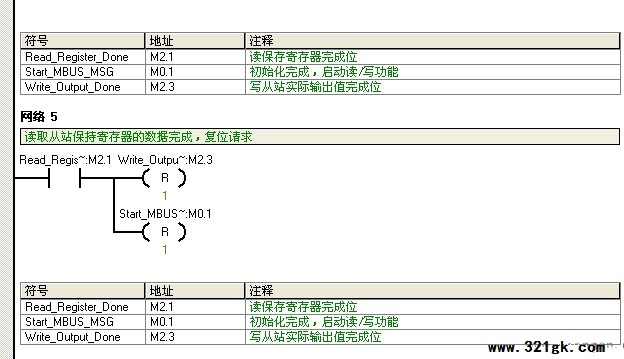

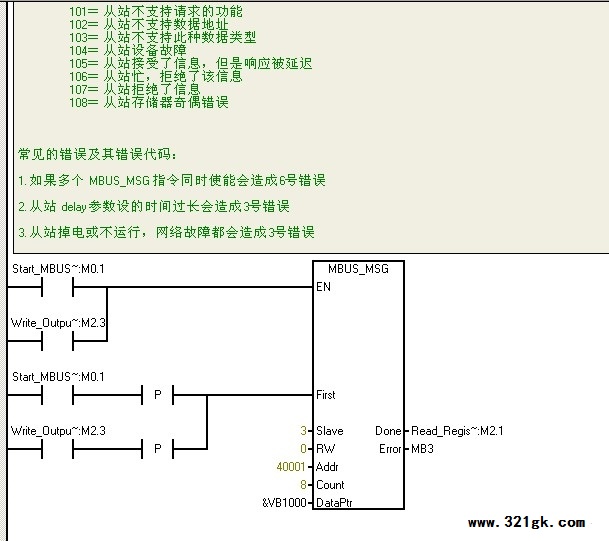

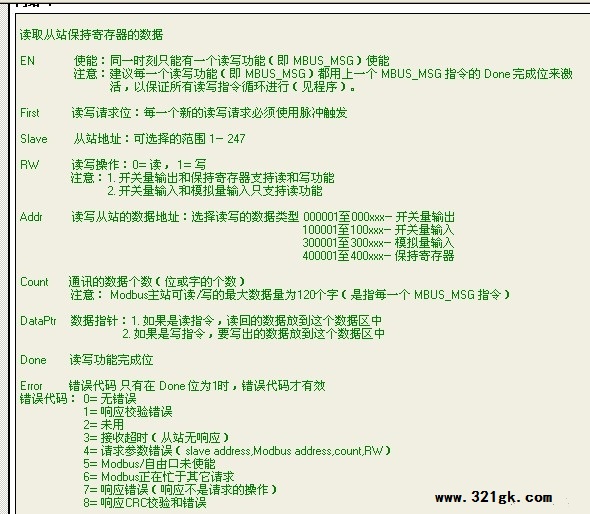

第3步 M0.1置位读取从站数据，读取保持寄存器40001-40008 8个数据根据数据格式写入&VB1000，如40001 40002为32位浮点数，则保存在VB1000 VB1001 VB1002 VB1003中，依次类推，读取完成M2.1置位，复位读取从站保持寄存器M0.1 M2.3

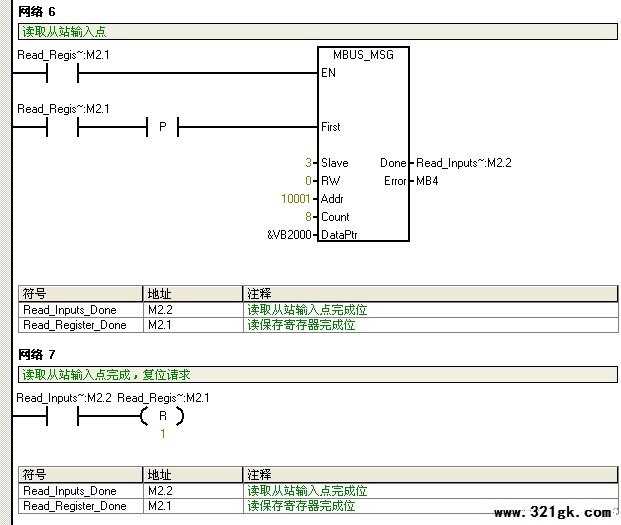

读取输入寄存器，读取完成M2.2置位，复位M2,.1

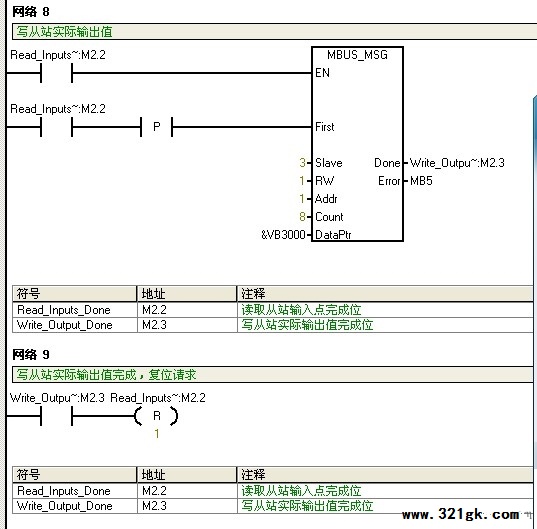

M2.2置位，写数据开始，VB3000写入00001中，写完成，M2.3置位，开始读，M2.2复位。
