我想利用S7-200plc的以太网模块连接西门子SMART系列触摸屏。

请问以太网模块的安装位置有要求吗？我看到网上有资料说以太网模块必须在CPU模块边上。我本打算把以太网模块放置在最右边，因为中间还有很多模拟量和数字量的扩展模块。

答：1、以太网模块的安装位置没有要求。

2、以太网模块可以放置在最右边。要注意在设置CP243-1模块占用QB输出字节地址。

如CP243-1安装在紧挨CPU226的0号槽，其前面输出就占用了QB0和QB1两个字节，CP243-1的地址按顺序排列，即设为QB2。如果放置在最右边，必须顺序排序QB输出字节地址。

3、说以太网模块必须在CPU模块边上？因为在向导设置操作中该项建议使用缺省值。这个缺省值就是紧挨CPU的位置安装的。

西门子S7-1200/1500指令的优点

1）指令功能强大，完整。例如浮点数指令包含了所有的基本函数，用它们能生成所有的函数。而有的小型plc缺少一些基本函数，例如S7-200没有反三角函数。

与S7-200相比，位逻辑指令增加了取反线圈指令，边沿检测指令增加到6条。S7-200的S、R指令需要输入被操作的地址连续的位数，实际上绝大多数情况只对一位置位或复位。S7-1200分为只对一位和对位域（多位）置位复位的4条指令，简化了操作。

采用比较触点，比S7-300的方框比较指令紧凑，易于理解，形象直观。

2）指令分类合理。分为基本、扩展、工艺（计数、PID、运动控制）、通信4大类。所有的数学运算指令合并为数学函数类。

在老版STEP7中，S7-300/400的很多常用的指令放在库里，用起来不太方便。博途已将S7-300/400指令库里一些常用的指令归到基本指令和扩展指令了。

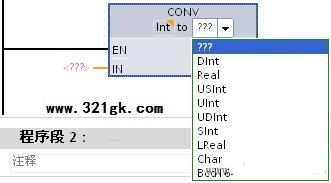

3）通过在指令中设置数据类型，将大量的指令合并为一条指令。效果最为明显的是转换指令CONVERT（见下图），被转换数的数据类型有12种，每种可以转换为数种数据类型，相当于好几十条指令。
