西门子S7-200 SMART的密码忘记了怎么办？PLC的bcd_di指令

首先做一块“复位为出厂默认存储卡”，将一块4G~16G的micro SDHC卡（手机的存储卡）插入读卡器（卡上可以有其他文件），生成一个名为“S7_JOB.S7S”的文件，保存到存储卡的根目录，该文件仅包含字符RESET_TO_FACTORY。网上可买micro SDHC卡的读卡器，只要几元钱。

如果忘记了plc的密码，将上述的“复位为出厂默认存储卡”插入CPU，断电又上电时，CPU的内容（包括密码）被清除。复位完成后STOP LED闪烁。拔出存储卡，LED停止闪烁。

我已用实验验证了这个复位的方法。

西门子PLC的bcd_di指令

plc的BCD_DI指令符号

表1 为BCD_DI转换指令说明表。

表1 BCD_DI转换指令说明表

BCD_DI（BCD码转换为双整型数）指令，读输入参数IN的内容，是7位数BCD码（BCD码数的范围：+/- 9999999），并转换为一个双整型数（32位），双整型数的结果由参数OUT输出。ENO总是与EN有相同的信号状态。

32位双整型数应该对应8位BCD码，高位BCD码用来表示+/一号，即0000表示“+”BCD码，1000表示“-”BCD码。双整型数分带“符号”的双整型数和不带“符号”的双整型数，本指令转换成带“符号”的双整型数。

表2 为BCD_DI转换指令对状态位的影响。

表2 BCD_DI转换指令对状态位的影响

-	BR	CC1	CC0	OV	OS	OR	STA	RLO	/FC
写状态位	1	-	-	-	-	0	1	1	1

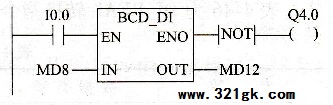

如图2所示，如果输入I0.0的信号状态为“1”，然后，作为7位BCD码读人的MD8被转换为双整型数。转换结果存放在MD12中。如果转换没有被执行(ENO=EN =0)，则输出Q4.0为“1”。

图2 BCD_DI转换指令应用举例
