S7系列使用NTP的方式对PLC或者CP进行时间同步使用入门

1.支持NTP的产品

网络时间协议(NTP，network time protocol)是通过基于数据包的通信网络进行计算机系统时钟同步的标准，NTP是局域网和广域网中同步系统时钟的通用模式。NTP 不仅将各个时钟互相同步，还建立 NTP 时间服务器和 NTP 客户端体系，通常plc 和 CP 作为客户端，PC 作为服务器。

在 NTP 模式中，PLC 或 CP 以固定时间间隔向子网 (LAN) 中的 PC NTP 服务器发送时钟请求 (客户端模式)。根据服务器的应答，确定最可靠和最精确的时钟，并同步站时钟。这一模式的优点是使时钟的同步超越了子网限制。其精确度取决于所使用 NTP 服务器的品质。

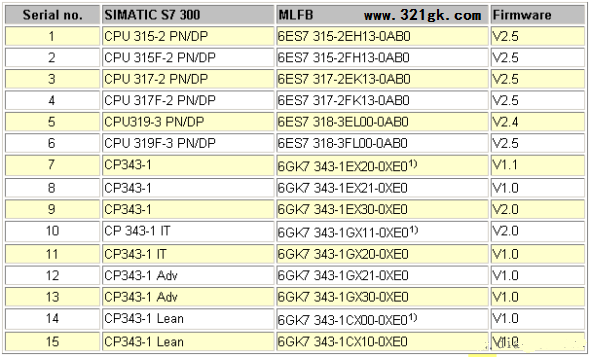

S7-300系列支持NTP功能的产品如下：

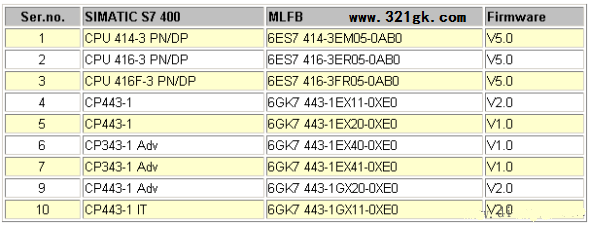

S7-400系列支持NTP功能的产品如下：

重要事项：

• NTP 模式不支持夏令时和冬令时之间的自动转换。协议中未提供此服务。

• 在 S7300 和 S7400 CPU 中使用 NTP 时钟同步模式时不能设置任何时区。

• CP 343-1 IT 6GK7343-1GX20-0XE0：

当使用“Set CPU time”时，必须为 CPU 选择 MPI 地址2 。从固件版本 V1.1 开始此问题已被解决。

2.PLC侧NTP设置

2．1 S7-300 PN口作为时钟从站传递时钟的例子

为了使用 NTP 模式必须在 CPU "PN-IO" > Time-of-Day Synchronization (时钟同步) 中激活选项 “Active NTP time-of-day synchronization (激活 NTP 时钟同步)”。此外，必须用 “Add...” 按钮确定至少一个 NTP 服务器的 IP 地址。刷新时间间隔根据项目的要求设置。

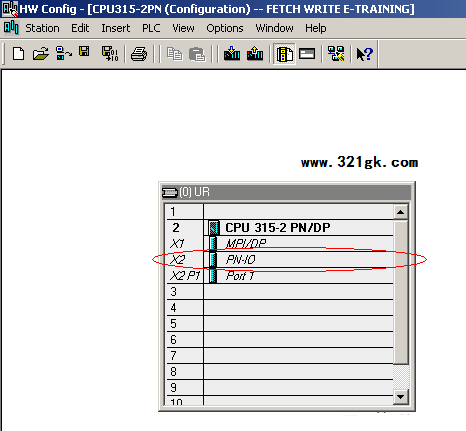

图01: 双击CPU "PN-IO" 标签属性对话框

图 02: "Time-of-Day Synchronization" 标签属性对话框

在组态时，可以指定高达4个 NTP 服务器。 PLC或者CP 来寻址相应的 NTP 服务器并且评估它们的回复信息。选择最为精确的NTP服务器。这样可以保证同步该站具有更加精确的时间

2．2 S7-400 PN口作为时钟从站传递时钟的例子

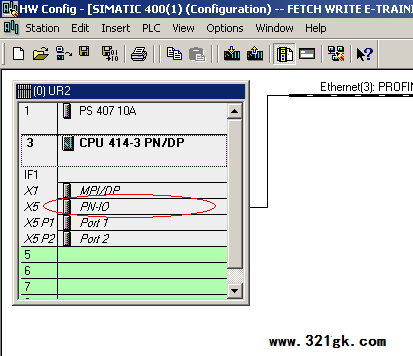

图03: 双击CPU "PN-IO" 标签属性对话框

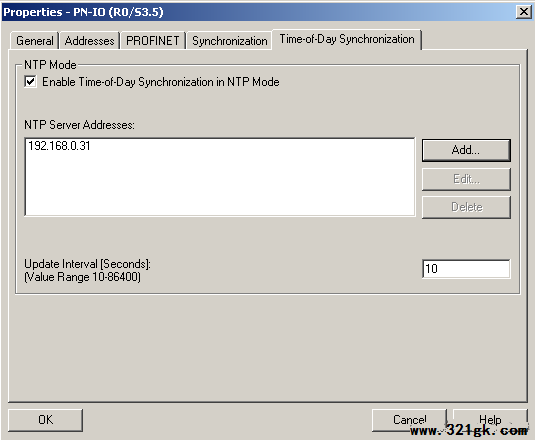

图 04: "Time-of-Day Synchronization" 标签属性对话框

2. 3 S7-300 CP作为时钟从站传递时钟的例子

了使用 NTP 模式必须在 “CP 343-1 属性 > Time-of-Day Synchronization (时钟同步)” 中激活 “Activate NTP time-of-day synchronization (激活 NTP 时钟同步)”。此外，必须用 “Add...” 按钮确定至少一个 NTP 服务器的 IP 地址。时区和刷新时间间隔根据项目的要求设置。

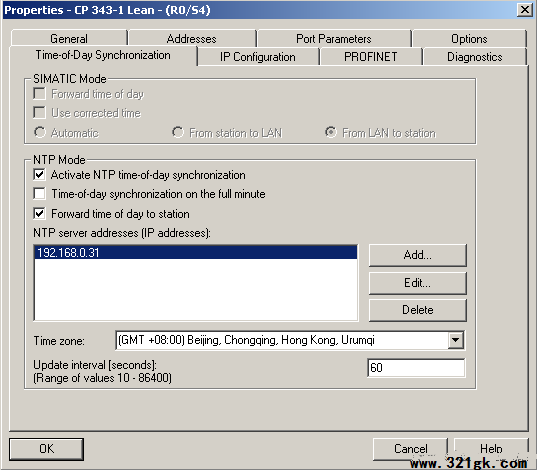

图05: IE CP -> "Time-of-Day Synchronization" 标签属性对话框

对 S7-300 CPU 无需设置时钟同步。

由于S7-300 CPU 的时间被 CP 重复设置，在使用该服务时在S7-300 CPU上保留一个 S7 连接资源是必要的。组态这样的系统时，请务必留意。

2．4 S7-400 CP作为时钟从站传递时钟的例子

为了使用 NTP 模式必须在 “CP 443-1 属性 > Time-of-Day Synchronization (时钟同步)” 中激活选项 “Active NTP time-of-day synchronization (激活 NTP 时钟同步)”。此外，必须用 “Add...” 按钮确定至少一个 NTP 服务器的 IP 地址。时区和刷新时间间隔根据项目的要求设置。

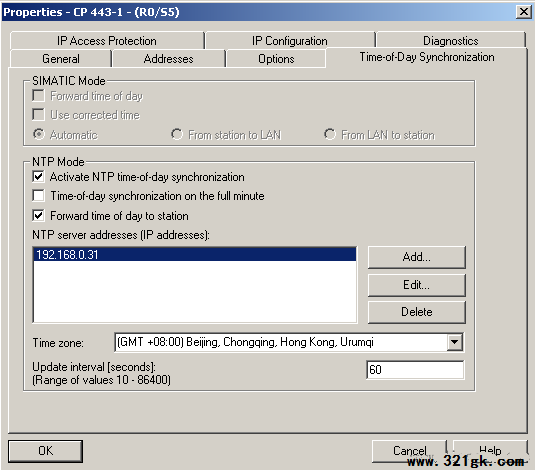

图06: IE CP -> "Time-of-Day Synchronization" 标签属性对话框

在 S7-400 CPU 属性对话框的“Diagnostics/Clock”标签中必须将 S7 CPU 设置成时钟从站。

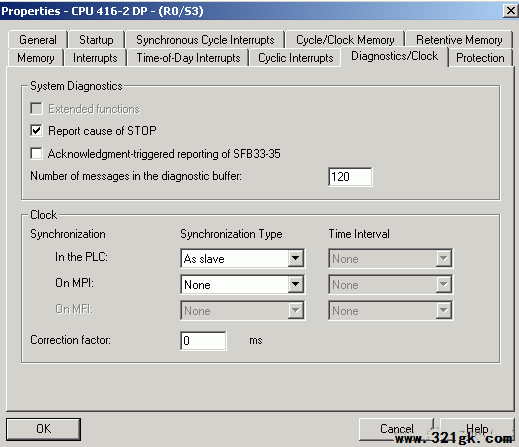

图07: S7-400 CPU -> "Diagnostics/Clock" 标签属性对话框

3.组态本地计算机为NTP服务器

警告：

更改注册表可能会导致异常问题以至要求重新安装系统。我们不能保证能够解决由于更改注册表而出现的问题。更改注册表的风险完全由用户自行承担。

3. 1操作系统为WINDOWS XP

则按照如下操作：

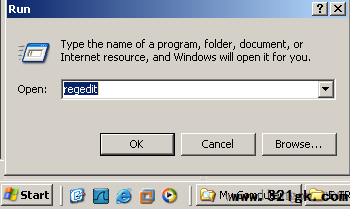

1. 单击“开始”，单击“运行”，键入 regedit，然后单击“确定”。

1. 单击“开始”，单击“运行”，键入 regedit，然后单击“确定”。

2. 找到下面的注册表项然后单击它：

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\Config\

3. 在右窗格中，右键单击“AnnounceFlags”，然后单击“修改”。

4. 在“编辑 DWORD 值”对话框中的“数值数据”下，键入 5，然后单击“确定”。

5. 启用 NTPServer。

a. 找到并单击下面的注册表子项：

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\TimeProviders\NtpServer\

b. 在右窗格中，右键单击“Enabled”，然后单击“修改”。

c. 在“编辑 DWORD 值”对话框中的“数值数据”下，键入 1，然后单击“确定”。

6. 找到下面的注册表项然后单击它：

HKEY LOCAL MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\Parameters

7.在右侧窗格，右键单击 “LocalNTP”,然后单击 “修改”。

8. 在“编辑 DWORD 值”对话框中的“数值数据”下，键入 1，然后单击“确定”。

9. 退出注册表编辑器。

10. 在命令提示符处，键入以下命令以重新启动 Windows 时间服务，然后按 Enter：

net stop w32time && net start w32time

11. 要根据时间服务器重新设置本地计算机的时间，请在计算机上运行以下命令：

w32tm /resync /rediscover

12.检查防火墙是否开启，如果开启请增加允许ntp服务的规则（ntp使用123号端口），或者关闭防火墙，并请重新启动计算机。

3. 2操作系统为WINDOWS2000

则按照如下操作：

1. 单击“开始”，单击“运行”，键入 regedit，然后单击“确定”。

2. 找到下面的注册表项然后单击它：

HKEY LOCAL MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\Parameters

3. 在右侧窗格，右键单击 “ReliableTimeSource”,然后单击 “修改”。

4. 在“编辑 DWORD 值”对话框中的“数值数据”下，键入 1，然后单击“确定”。

5. 找到下面的注册表项然后单击它：

HKEY LOCAL MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\Parameters

6.在右侧窗格，右键单击 “LocalNTP”,然后单击 “修改”。

7. 在“编辑 DWORD 值”对话框中的“数值数据”下，键入 1，然后单击“确定”。

8. 退出注册表编辑器。

7. 在命令提示符处，键入以下命令以重新启动 Windows 时间服务，然后按 Enter：

net stop w32time && net start w32time

8. 要根据时间服务器重新设置本地计算机的时间，请在计算机上运行以下命令：

w32tm –s

9.检查防火墙是否开启，如果开启请增加允许ntp服务的规则（ntp使用123号端口），或者关闭防火墙，并请重新启动计算机。
