西门子S7-300/400系列梯形图(LAD)比较指令编程实例

时间:2016-01-19 20:09来源:未知 作者:admin 点击:
西门子S7-300和S7-400梯形图(LAD)比较指令编程实例
本文介绍S7-300和S7-400的梯形图(LAD)编程的比较指令。
1.比较指令概述
说明:根据用户选择的比较类型比较IN1和IN2:
==            IN1等于IN2
<>            IN1不等于IN2
>             IN1大于IN2
<             IN1小于IN2
>=            IN1大于或等于IN2
<=            IN1小于或等于IN2
如果比较结果为“真”,则函数的RLO为“1”。如果以串联方式使用比较单元,则使用“与”运算将其链接至梯级程序段的RLO;如果以并联方式使用该框,则使用“或”运算将其链接至梯级程序段的RLO。
以下是可供使用的比较指令:
·CMP ?I      整数比较
·CMP ?D      比较双精度整数
·CMP ?R      比较实数

2.CMP ?I 比较整数

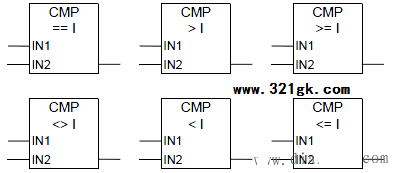

符号:


参数 数据类型 内存区域 说明
输入框 BOOL I、Q、M、L、D 上一逻辑运算结果
输入框 BOOL I、Q、M、L、D 比较的结果,仅在输入RLO=1时才进一步处理
IN1 INT I、Q、M、L、D或常数 要比较的第一个值
IN2 INT I、Q、M、L、D或常数 要比较的第二个值

说明:CMP ?I(整数比较)的使用方法与标准触点类似。它可位于任何可放置标准触点的位置。可根据用户选择的比较类型比较IN1和IN2。如果比较结果为“真”,则函数的RLO为“1”。如果以串联方式使用该框,则使用“与”运算将其链接至整个梯级程序段的RLO;如果以并联方式使用该框,则使用“或”运算将其链接至整个梯级程序段的RLO。

状态字:

  BR CC 1 CC 0 OV OS OR STA RLO /FC
写: X X X 0 - 0 X X 1

实例:
     CMP ?I 比较整数-梯形图编程实例
如果满足下列条件,则输出Q4.0置位:
·输入I0.0和I0.1的信号状态为“1”
·并且MW0>=MW2
3.CMP ?D 比较双精度整数

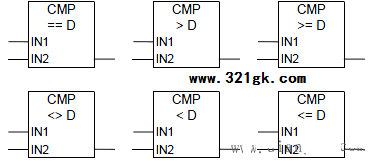

符号:

参数 数据类型 内存区域 说明
输入框 BOOL I、Q、M、L、D 上一逻辑运算结果
输出框 BOOL I、Q、M、L、D 比较的结果,仅在输入RLO=1时才进一步处理
IN1 DINT I、Q、M、L、D或常数 要比较的第一个值
IN2 DINT I、Q、M、L、D或常数 要比较的第二个值

说明:CMP ?D(比较双精度整数)的使用方法与标准触点类似。它可位于任何可放置标准触点的位置。可根据用户选择的比较类型比较IN1和IN2。
如果比较结果为“真”,则函数的RLO为“1”。如果以串联方式使用比较单元,则使用“与”运算将其链接至梯级程序段的RLO;如果以并联方式使用该框,则使用“或”运算将其链接至梯级程序段的RLO。

状态字:

  BR CC 1 CC 0 OV OS OR STA RLO /FC
写: X X X 0 - 0 X X 1

实例:

如果满足下列条件,则输出Q4.0置位:
·输入I0.0和I0.1的信号状态为“1”
·并且MD0>=MD4
·同时输入I0.2的信号状态为“1”

4.CMP ?R 比较实数

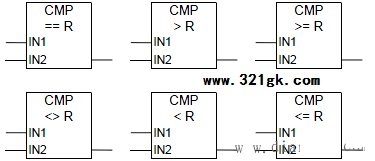

符号:


参数 数据类型 内存区域 说明
输入框 BOOL I、Q、M、L、D 上一逻辑运算结果
输出框 BOOL I、Q、M、L、D 比较的结果,仅在输入RLO=1时才进一步处理
IN1 REAL I、Q、M、L、D或常数 要比较的第一个值
IN2 REAL I、Q、M、L、D或常数 要比较的第二个值

说明:CMP ?R(整数比较)的使用方法类似标准触点。它可位于任何可放置标准触点的位置。可根据用户选择的比较类型比较IN1和IN2。
如果比较结果为“真”,则函数的RLO为“1”。如果以串联方式使用该框,则使用“与”运算将其链接至整个梯级程序段的RLO;如果以并联方式使用该框,则使用“或”运算将其链接至整个梯级程序段的RLO。

状态字:

  BR CC 1 CC 0 OV OS OR STA RLO /FC
写: X X X X X 0 X X 1

实例:

如果满足下列条件,则输出Q4.0置位:
·输入I0.0和I0.1的信号状态为“1”
·并且MD0>=MD4
·同时输入I0.2的信号状态为“1”
