公司研发的新设备，我作为技术部门和采购部门的负责人（其实就我1人），负责液压系统、电气的设计，以及整套设备所有部件的采购，当整套设备全部安装并试机完成后，我终于如释重负了。

有人说我最近忙的跟狗一样，的确如此，今天早晨，女儿看到我头上都冒出了很多白头发，不过这对于一个才刚过而立之年的工控人来说，这点算的了什么呢。

好了不多说了，下面分享下整个项目的流程：

1. 接到任务单，先把确定的部件列出清单，造采购计划，该订货的订货，指定交货时间。

2. 项目系统设计，我负责电气，液压，机械部分有人分担。

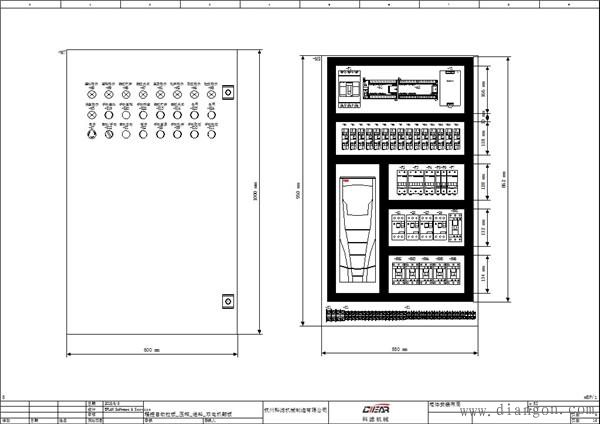

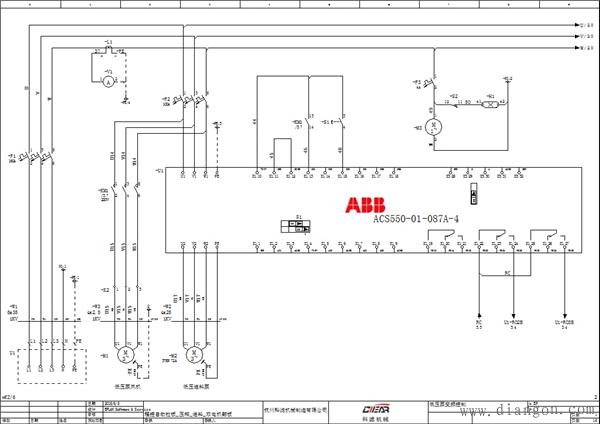

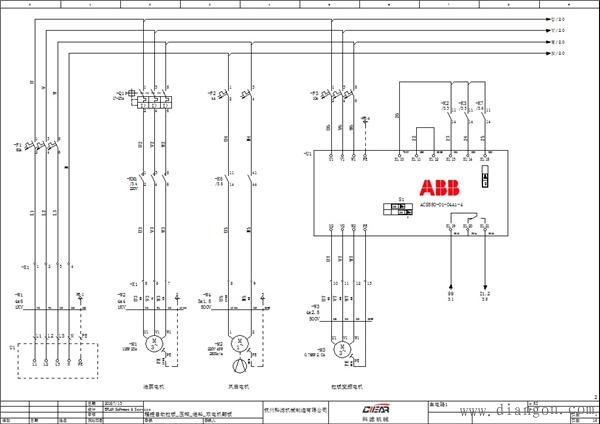

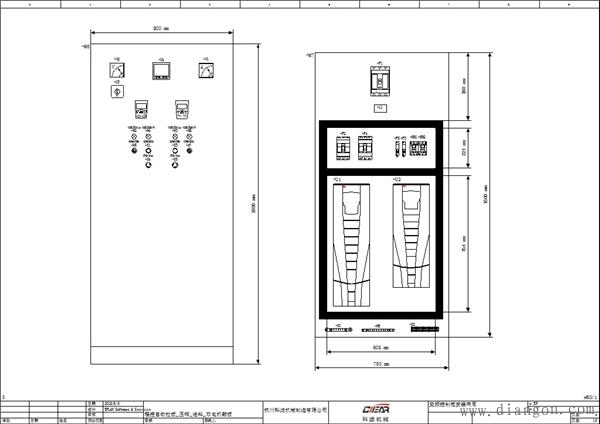

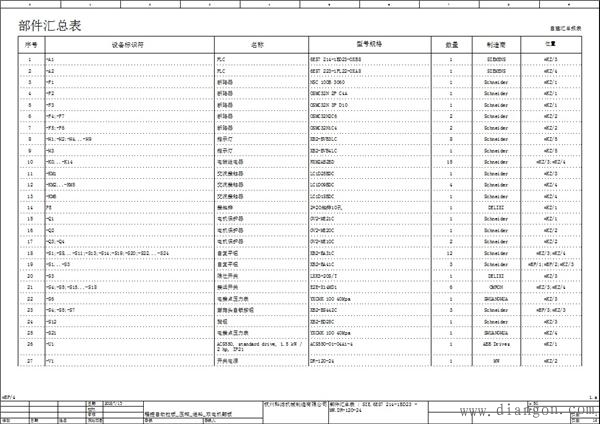

3. 设计过程中，跟客户协调，涉及外围部件的衔接等，接下来我展示下我设计的电气系统。















   涉及公司机密资料，只展露了一部分，敬请见谅！

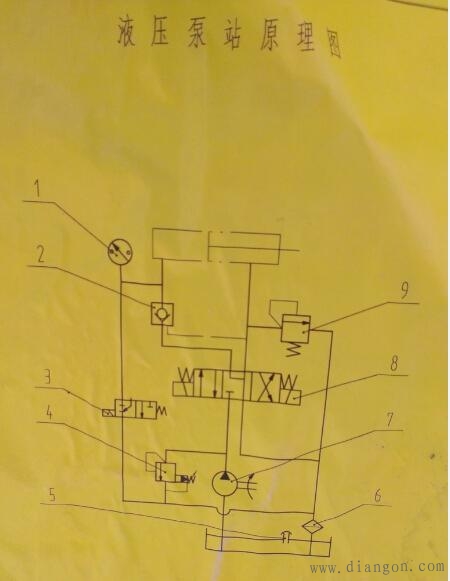

   这是液压系统的原理图



4.     配合机械设计人员，接下来就是紧锣密鼓的采购部件了，忙活了好一阵子。

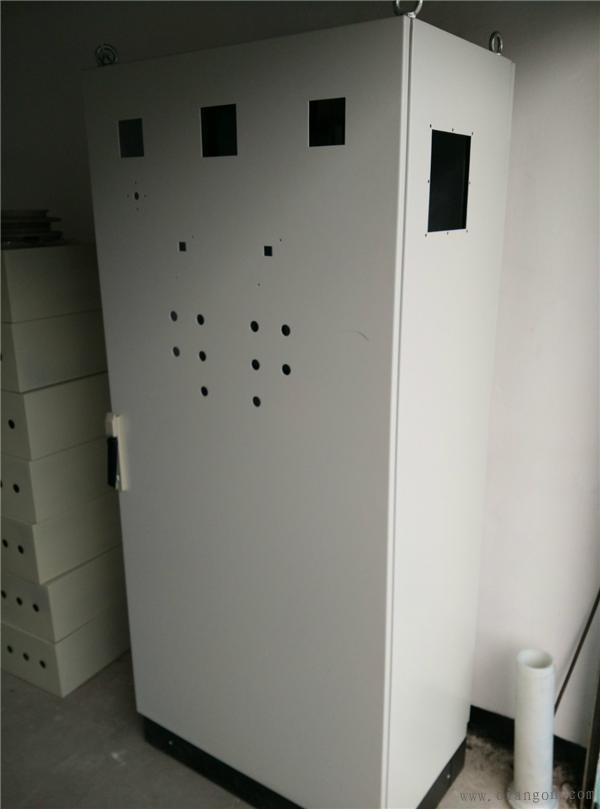

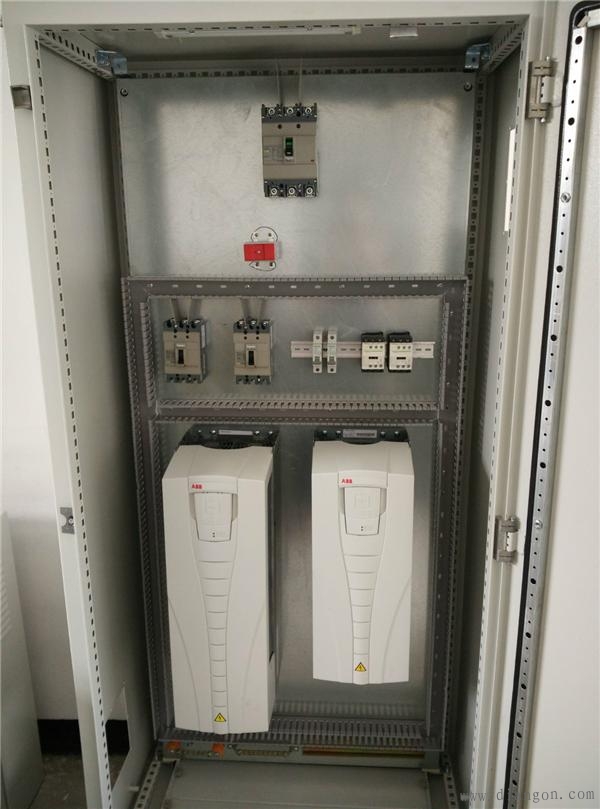

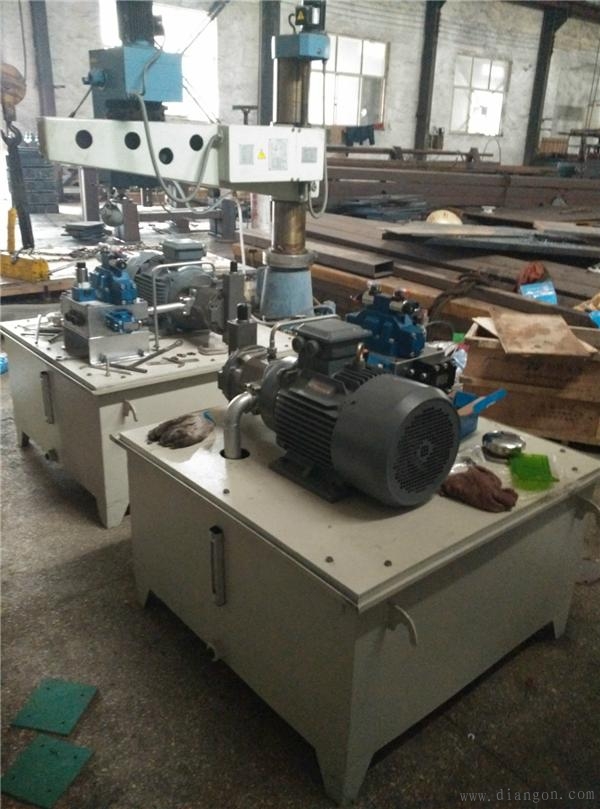

5.     订购的东西到了，控制柜，液压站邮箱，整机上的部件

由于本人经常不在公司，有些图片都没有拍

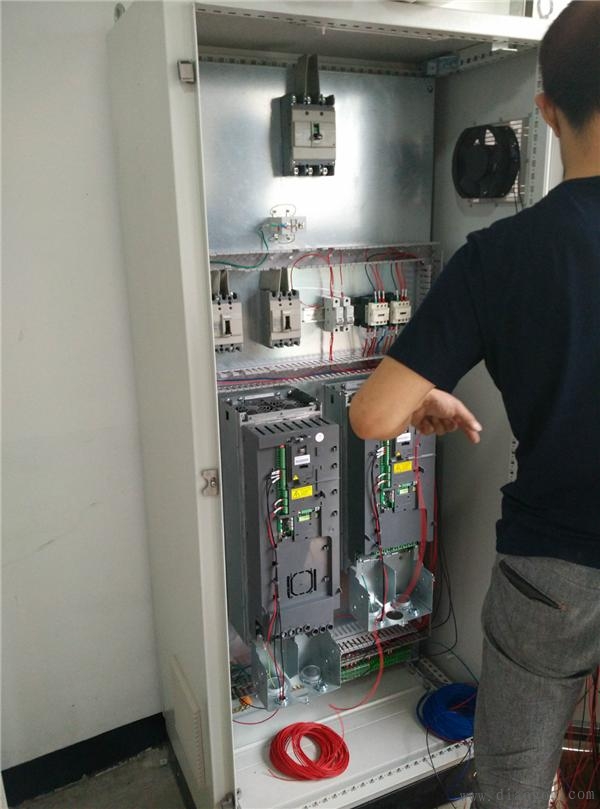

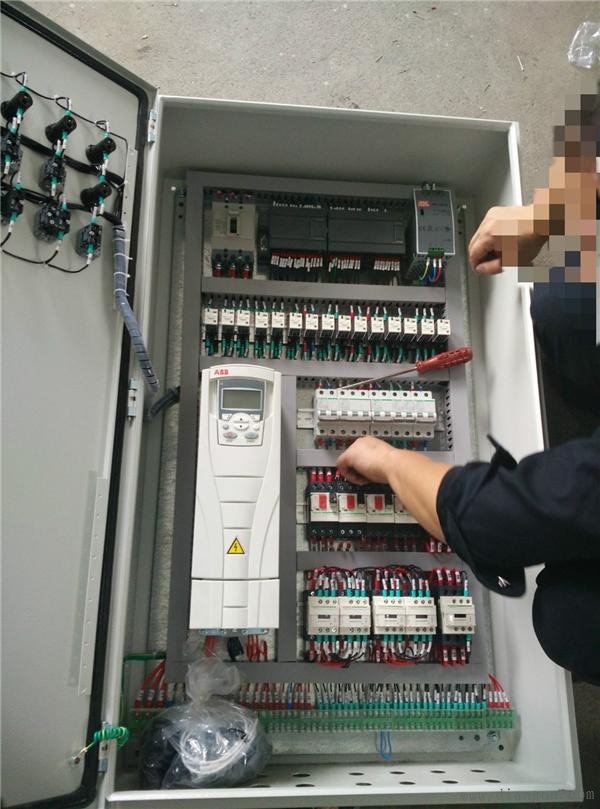

6.      接下来就是安装了，还好安装不用我亲自动手，只不过接线工的活还真是不太顺眼，不管这些了。

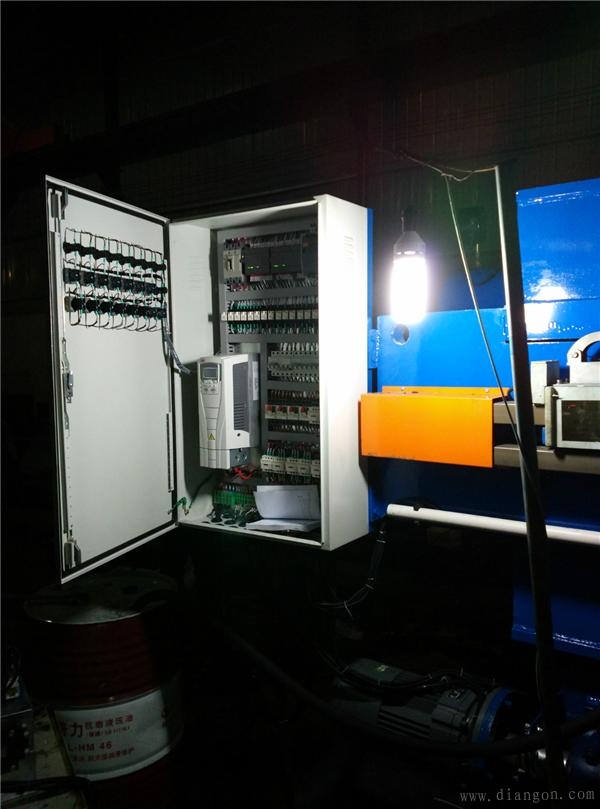

7.      所有安装就位，开始调试运行，晚上22点开始，通宵的必须的了。

厂房刚搬迁过来，比较杂乱，还请忽略

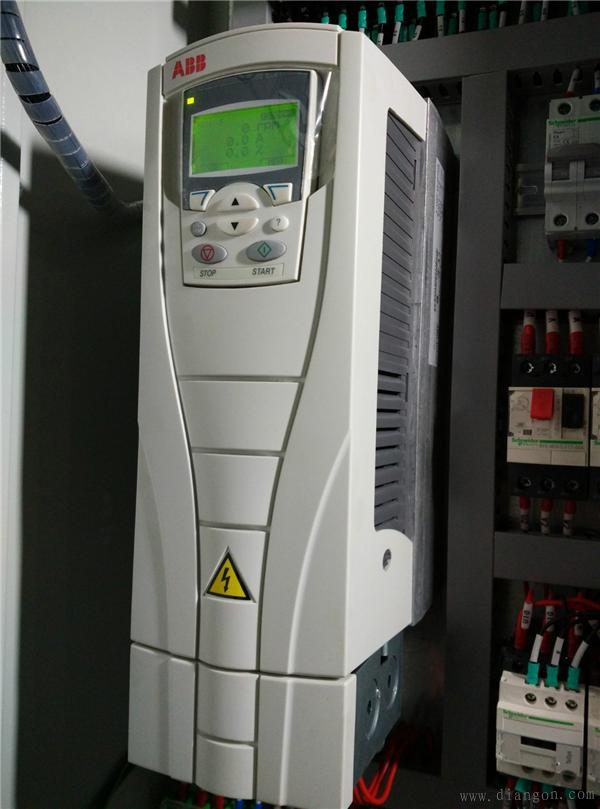

话说ABB变频器第一次调试，还真是比较难懂，不过可以通过面板备份参数，值得赞一个。

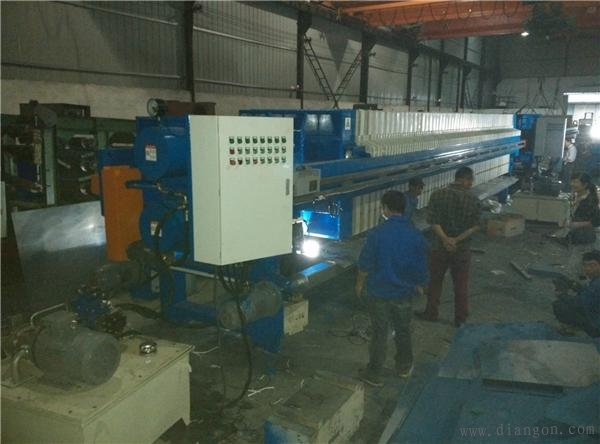

这是整机最后调试完成的照片，都熬一宿了，看到大门外面的亮光了吧，是的，天亮了。

    简单阐述下设备电气控制原理，想必这也是大家最关心的问题：

    通过S7-200plc控制设备循环运行，联控ABB变频恒压，控制进料泵配合设备的工艺流程，可以完成分阶段，分压力等级控制。

整整2个月，2个月的时间，全部完成，个人感觉，快崩溃了，老板请大家伙吃了顿庆功宴，大家都劝我喝酒，我婉拒了，工控人，你懂的。
