与西门子s7-200smart的第一次亲密接触 PLC内部RS485接口电路图

题目起得有点“意乱情迷”，呵呵，这可能源于我对smart首先是通过网站上的学习视频所了解到的，只感觉女主讲声音很好听，深深的迷恋！
因为一个新的项目，试用了一台smart SR20，在淘宝上买的，680元。
我的上位机是winccflexible RT，一开始以为要象wincc那样通过OPC服务器来连接，OPC服务器的条目都编好了，也测试了连接ok，但感觉反应有点慢。突然想试试是否可以通过S7-200的以太网驱动来连接呢？于是增加一个连接，测试了一个变量，真的可以（谁又说过不可以呢）！而且，数据更新比OPC要快。
既然下载了PC access smart，索性把帮助看完，又按照帮助提示做了EXCEL与S7-200smart的OPC以太网连接，更是有惊喜，在OPC服务器里采集变量数据，导入到excel，在excel里使用各种函数、图表，引用这些数据，于是图表、函数就都变成动态的了，活的图表了！
“一（以）网到底”，结合OPC，真的是可以通过一种连接，实现管理层（比如SAP）、控制层、现场层的信息方便地交换。
如此小型的plc，居然集成了以太网接口（还有一个串口），而且价格讲真不贵，够闪亮！

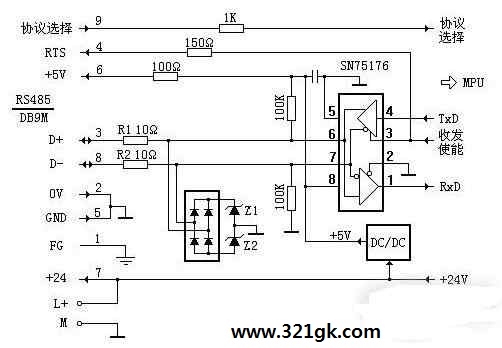

西门子S7-200PLC内部RS485接口电路图

图中R1、R2是阻值为10欧的普通电阻，其作用是防止RS485信号D+和D-短路时产生过电流烧坏芯片，Z1、Z2是钳制电压为6V，最大电流为10A的齐纳二极管，24V电源和5V电源共地未经隔离，当D+或D-线上有共模干扰电压灌入时，由桥式整流电路和Z1、Z2可将共模电压钳制在±6.7V，从而保护RS485芯片SN75176（RS485芯片的允许共模输入电压范围为：-7V～+12V）。该保护电路能承受共模干扰电压功率为60W，保护电路和芯片内部没有防静电措施。 (责任编辑：admin)
