(1)指令说明

    使用该指令，可以在RLO从“0”变为“1”，并且计数大于0时，使寻址计数器的计数减“1”。当计数到达其下限“0”时，停止计数。其他RLO跳变没有影响；计数器不会出现负值。

    (2)编程示例

    L  C#14    说明：计数器预置值

    A  I 0.1    检测到I0.1的上升沿后，预置计数器

    S  C1    如果启用，装入计数器1预置值

    A  I 0.0    每个I0.0的上升沿计数一次

    CD  C1    根据输入I0.0的信号状态，当RLO从“0”变为“1”时，计数器C1减“1”

    AN  C1    使用C1位检测是否为“0”

    =Q.0    如果计数器1为“0”，则Q0.0=1

    (3)指令说明

    使用该指令，可以在RLO从“0”变为“1”，并且计数小于“999”时，使寻址计数器的计数加“1”，当计数到达其上限999时，停止计数。其他RLO跳变没有影响；没有设置溢出(OV)位。

    (4)编程示例

    A  I 2.1    说明：如果在输入I2.1有上升沿变化

    CU  C3    当RLO从“0”变为“1”时，计数器C3加“1”

西门子LOGO!-在熔铅炉的应用

一、应用简介
熔铅炉在铅酸蓄电池生产过程中，为铅带铸带生产线、铸球机、铸粒机及巴顿式铅粉机提供熔融铅的设备。熔铅炉是分电加热和燃气加热！我这次的应用是电加热的！
二、应用说明

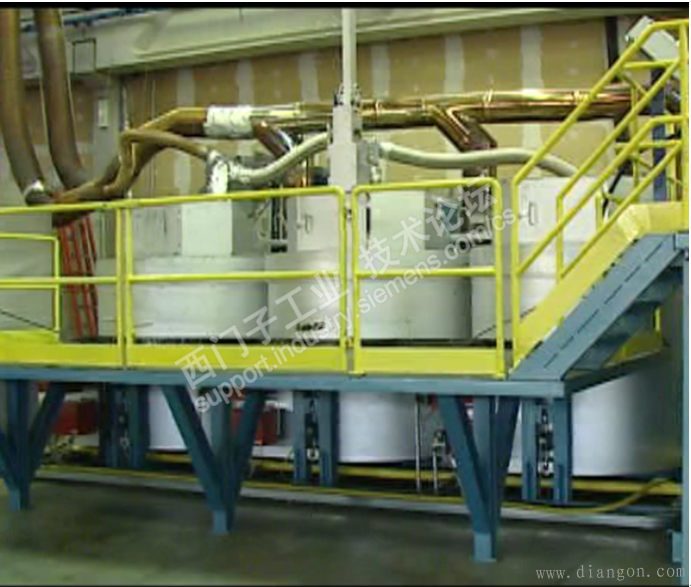

设备照片

图一设备照片
熔铅炉一共三台
三、应用的设计与实现
LOGO! 控制程序说明

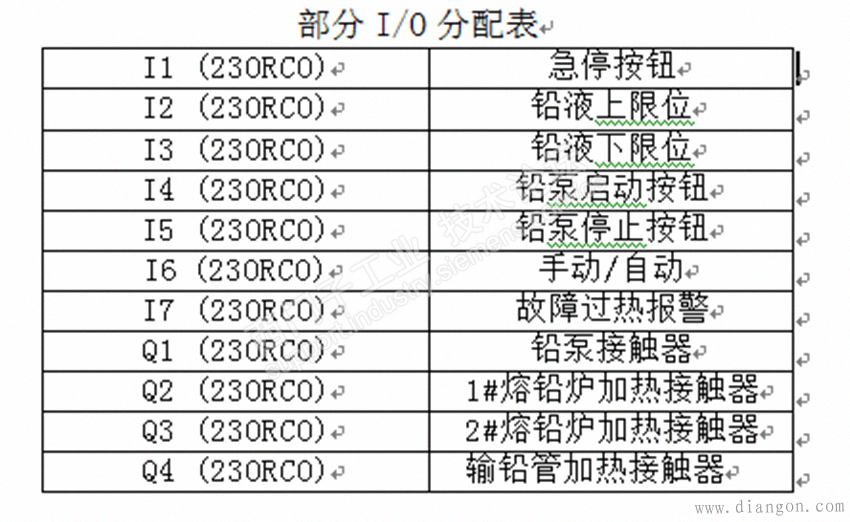

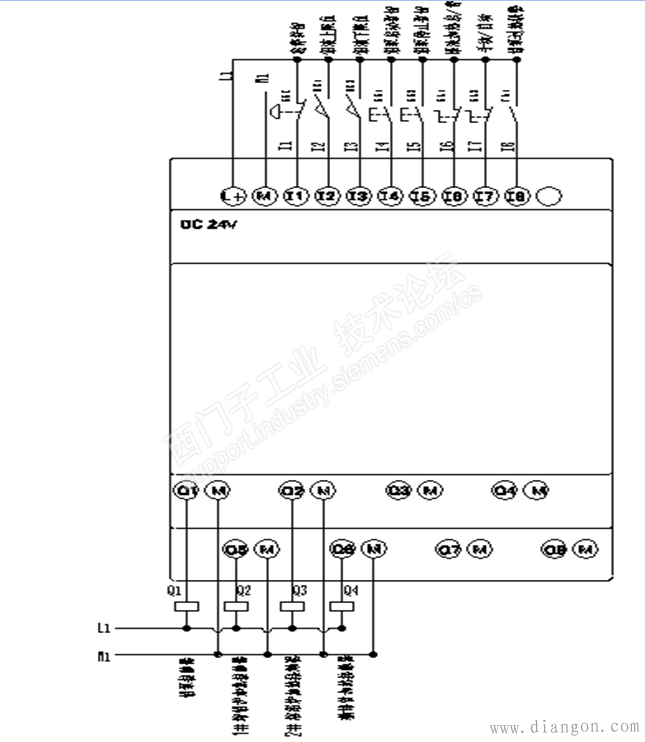

图二部分图纸

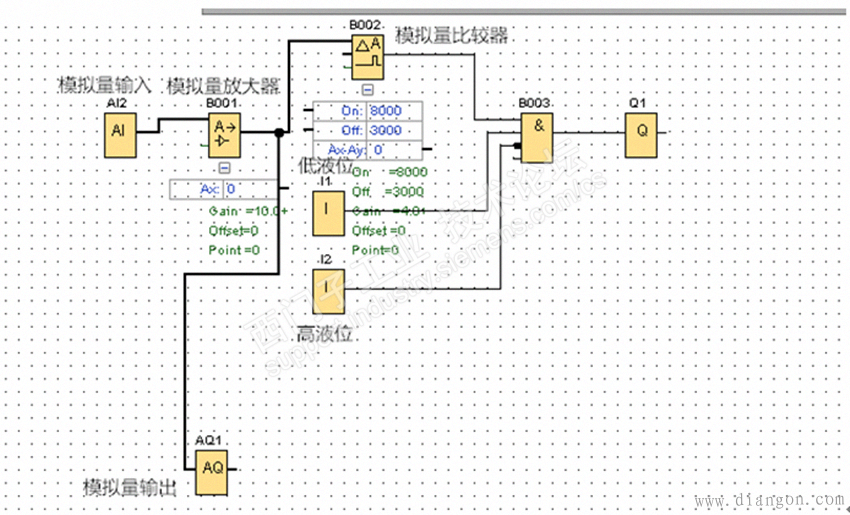

图三部分程序
热电阻，输出4-20mA给LOGO!,然后通过模拟量放大器转换，然后输出成我需要的模拟量。模拟量比较器实现对温度的上下线控制！
应用设备图片展示

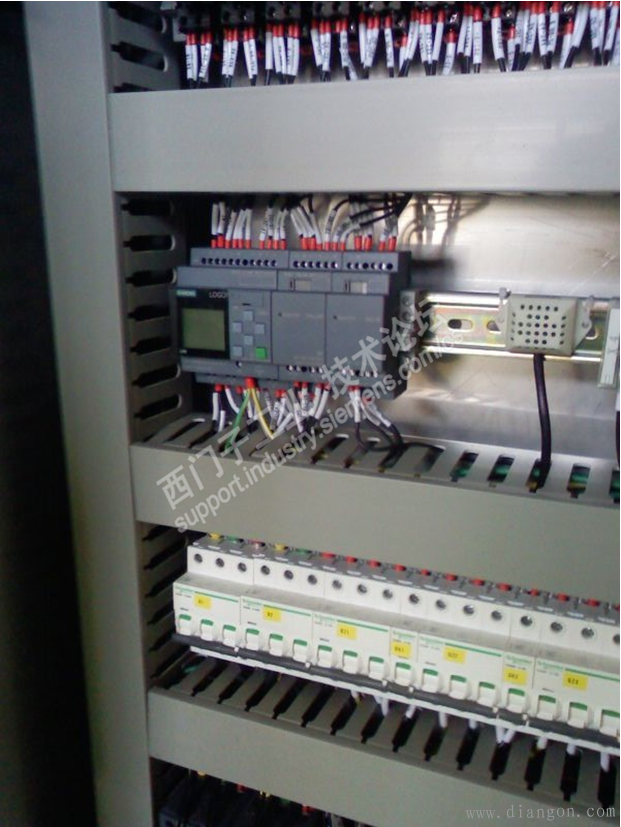

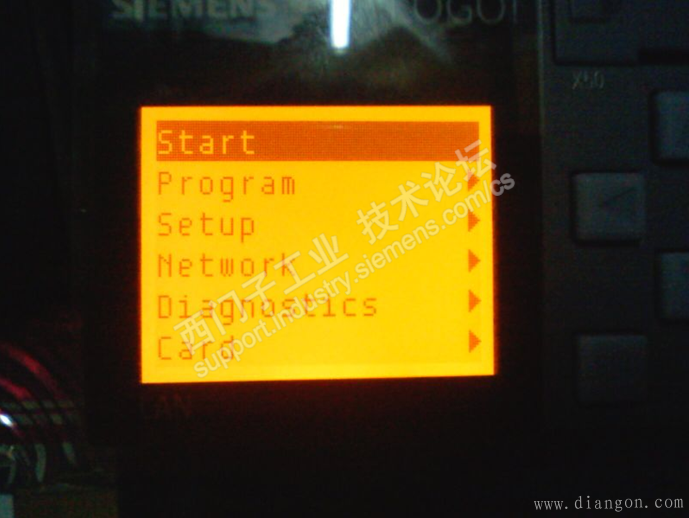

图五LOGO!照片
四、应用体会

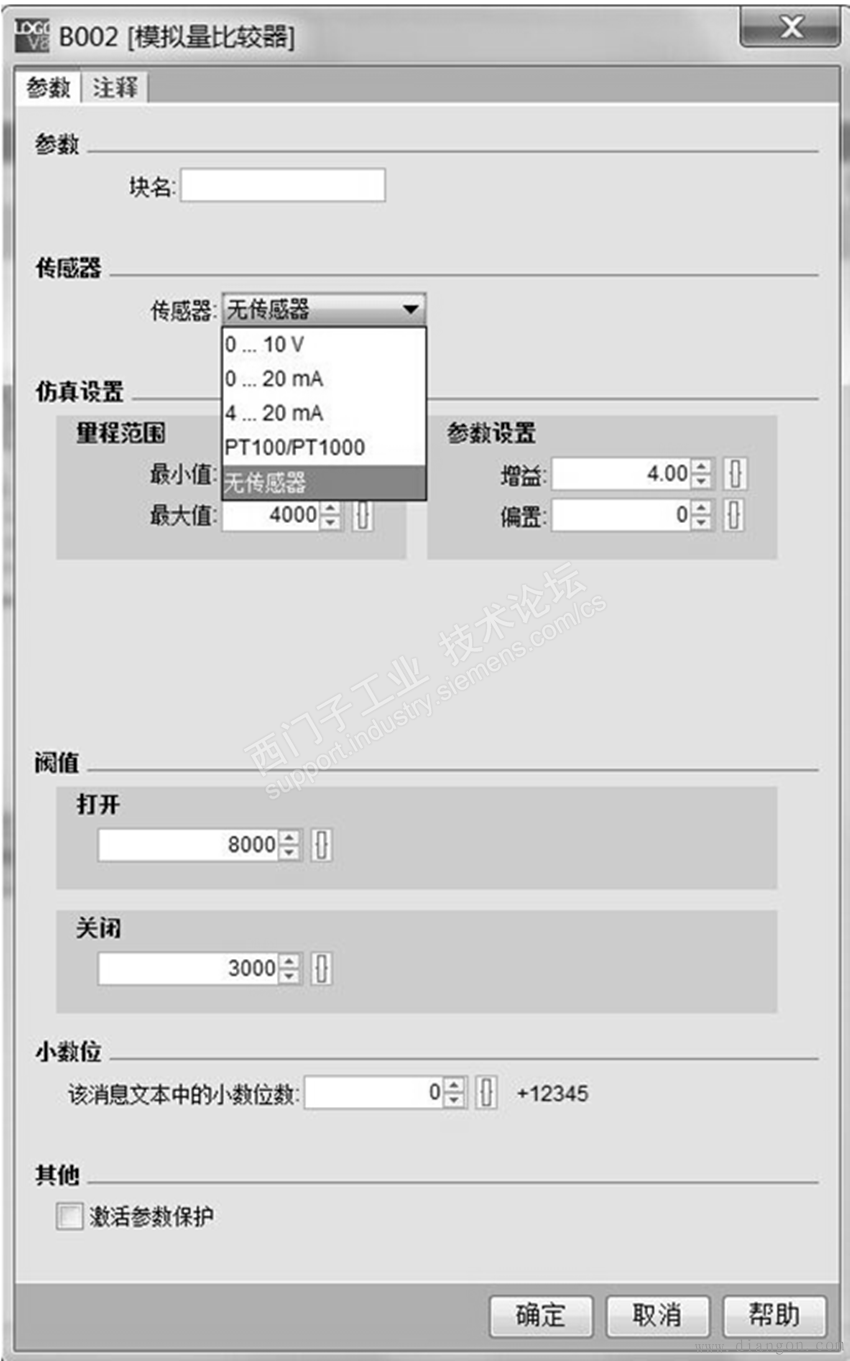

图六 模拟量比较器
模拟量比较器：根据 Ax – Ay 的差以及两个可配置的阈值来置位和复位输出。正好在我这里我可以应用的是，当温度达不到，我要求得设定值，我就这个阀导通，如果达到我要求得设定值，就会导通，然后，我铅泵开始供铅，但是同时铅泵供铅还受两个液位的接近开关限制，如果到了高液位，铅泵必须停，如果在低液位，铅泵必须满足温度到达设定值，高位铅槽的液位低于高液位，这样铅泵才会工作。

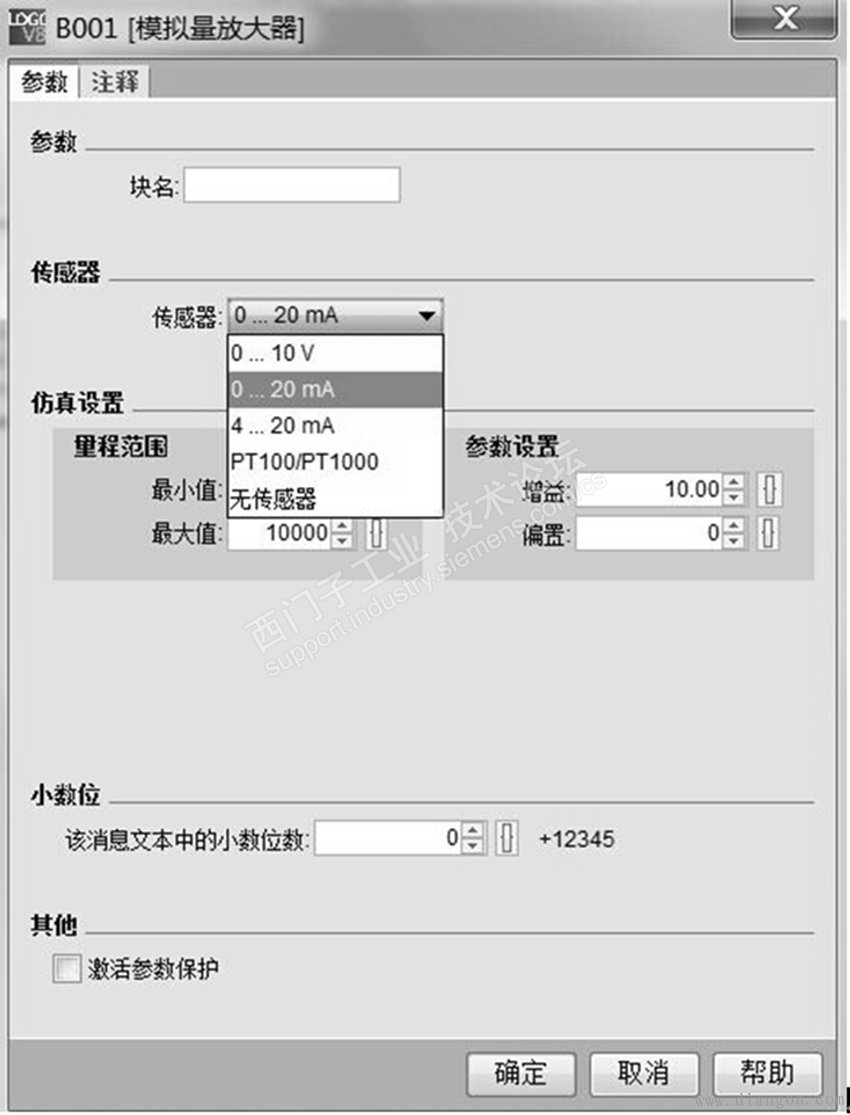

图七模拟量放大器

模拟量放大器：可以选择自己需要的设计模拟量，这个特殊功能放大一个模拟量输入的数值并将其结果输出到一个模拟量输出。这个功能有利于我在选择测温元件的时候范围比较广泛了 ，不用再考虑什么温度模块的！节约了电气方面的成本！
个人体会
我个人认为LOGO!模拟量的应用，感觉这个LOGO!的模拟量很好呀，如果我使用梯形图，我需要编写好多步才会实现，使用LOGO!的功能模块，我感觉很好呀
LOGO!—A8最大支持扩展8路模拟量输入输出，开关量24入，20出。我这个整个系统用到了三个LOGO!—A8，然后通过以太网通信串联起来，然后在和主站S7-300plc通信，可以通过触摸屏进行参数设计，但是本文只介绍一个熔铅炉的控制！
最新版的LOGO!—A8功能很强大，最主要的就是网络功能。而且对于LOGO! —A8来说,可以通过手机APP进行一些简单的操作！具体的，我后期会分享给大家 ！
有兴趣的朋友可以自己先试一试，基本的电器配置：
一台无线路由器
一部智能手机
一台LOGO! 0BA8
一台电脑（主要是为设置参数）
网线3
