启动、保持和停止电路plc梯形图-plc常闭触点输入

时间:2015-12-12 13:26来源:未知 作者:admin 点击:
启动、保持和停止电路plc梯形图-plc常闭触点输入信号的处理

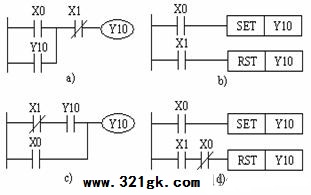

    实现Y10的启动、保持和停止的四种梯形图如图所示。这些梯形图均能实现启动、保持和停止的功能。X0为启动信号,X1为停止信号。图a、c是利用Y10 常开触点实现自锁保持,而图b、d是利用SET、RST指令实现自锁保持。


plc常闭触点输入信号的处理

如果输入信号只能由常开触点提供,梯形图中的触点类型与继电器电路的触点类型完全一致。

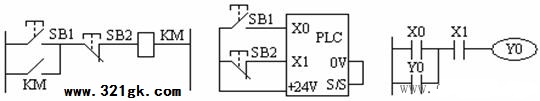

    如果接入plc的是输入信号的常闭触点,这时在梯形图中所用的X1的触点的类型与PLC外接SB2的常开触点时刚好相反,与继电器电路图中的习惯也是相反的。建议尽可能采用常开触点作为PLC的输入信号。
