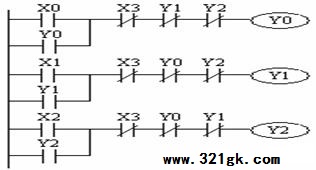

 plc互锁梯形图 下图是3个输出线圈的互锁电路。其中X0、X1和X2是起动按钮，X3是停止按钮。由于Y0、Y1、Y2每次只能有一个接通，所以将Y0、Y1、Y2的常闭触点分别串联到其它两个线圈的控制电路中。  (责任编辑：admin) |
多地控制电路plc梯形图-plc互锁梯形图
时间:2015-12-12 13:29来源:未知 作者:admin 点击:
次
多地控制电路plc梯形图-plc互锁梯形图
