plc自动与手动控制电路梯形图-plc闪烁电路梯形图

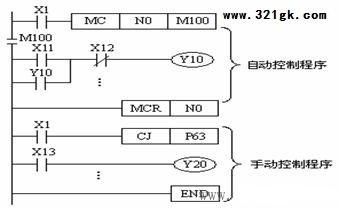

在自动与半自动工作设备中，有自动控制与手动控制的联锁，如图所示。输入信号X1是选择开关，选其触点为联锁型号。当X1为ON时，执行主控指令，系统运行自动控制程序，自动控制有效，同时系统执行功能指令CJ? P63，直接跳过手动控制程序，手动调整控制无效。当X1为OFF时，主控指令不执行，自动控制无效，跳转指令也不执行，手动控制有效。
