plc延合延分电路梯形图-plc定时范围扩展电路梯形

时间:2015-12-12 13:35来源:未知 作者:admin 点击:
plc延合延分电路梯形图-plc定时范围扩展电路梯形图

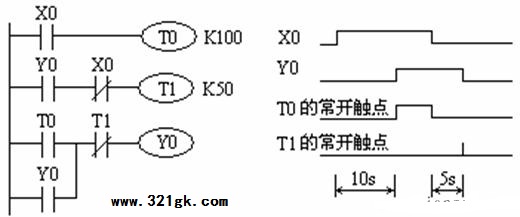

    如图所示用X0控制Y0,当X0的常开触点接通后,T0开始定时,10s后T0的常开触点接通,使Y0变为ON。X0为ON时其常闭触点断开,使T1复位,X0变为OFF后T1开始定时,5s后T1的常闭触点断开,使Y0变为OFF,T1也被复位。Y0用起动、保持、停止电路来控制。


plc定时范围扩展电路梯形图

三菱FX2N系列plc定时器的最长定时时间为3276.7s,如果需要更长的定时时间,可以采用以下方法以获得较长延时时间。

1、多个定时器组合电路

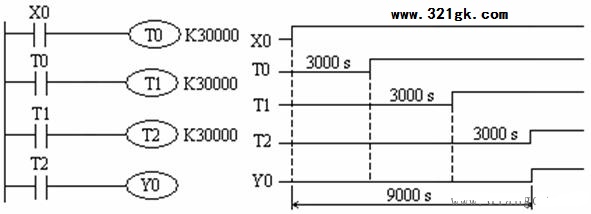

    如图所示。当X0接通,T0线圈得电并开始延时,延时到T0常开触点闭合,又使T1线圈得电,并开始延时,当定时器T1延时到,其常开触点闭合,再使T2线圈得电,并开始延时,当定时器T2延时到,其常开触点闭合,才使Y0接通。因此,从X0为ON开始到Y0接通共延时9000s。
2、定时器和计数器组合

    当X1为ON时,T1开始定时,0.6s后T1定时时间到,其常闭触点断开,使它自己复位,复位后T1的当前值变为0,同时它的常闭触点接通,使它自己的线圈重新通电,又开始定时。T1将这样周而复始地工作,直至X1变为OFF。从分析中可看出,最上面一行电路是一个脉冲信号发生器,脉冲周期等于T1的设定值。产生的脉冲列送给C0计数,计满3个数后,C0的当前值等于设定值,它的常开触点闭合,Y0开始输出。
