PLC程序设计方法比较－三菱plc比较指令CMP

下面将经验设计法和顺序控制设计法进行适当比较,以便设计时选用。

采用经验设计法设计梯形图时，不可能找出一种简单通用的设计方法。

顺序控制设计法将整个程序分成了控制程序和输出程序两个部分。由于步是根据输出Y的状态划分的，所以M和Y之间具有很简单的逻辑关系，输出程序的设计极为简单。而代表步的辅助继电器或状态继电器的控制程序，不管多么复杂，其设计方法都是相同的，并且很容易掌握。

三菱plc比较指令CMP

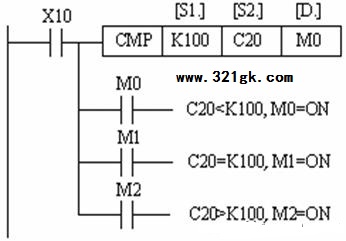

CMP指令有三个操作数：两个源操作数[S1.]和[S2.]，一个目标操作数[D.]，该指令将[S1.]和[S2.]进行比较，结果送到[D.]中。CMP指令使用说明如图所示。

三菱plc传送指令MOV

MOV指令将源操作数的数据传送到目标元件中，即[S.]→[D.]。MOV指令的使用说明如图所示。当X0为ON时，源操作数[S.]中的数据K100传送到目标元件D10中。当X0为OFF，指令不执行，数据保持不变。
