三菱plc数据交换指令XCH、BCD变换、BIN变换指令图

1、数据交换指令XCH

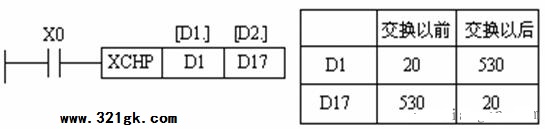

XCH指令是将两个目标元件D1和D2的内容相互交换。使用说明如图所示。

2、BCD变换、BIN变换指令

BCD是将源元件中的二进制数转换为BCD码送到目标元件中。对于l 6位或32位二进制操作数，若变换结果超出0-9999或0-99999999的范围就会出错。

BCD指令常用于将plc中的二进制数变换成BCD码输出以驱动LED显示器。

BIN是将源元件中的BCD码转换为二进制数送到目标元件中。常数K不能作为本指令的操作元件。如果源操作数不是BCD码就会出错。

BIN指令常用于将BCD数字开关的设定值输入到PLC中。

三菱plc多点传送指令FMOV

FMOV指令是将源元件中的数据传送到指定目标开始的n个目标元件中，这n个元件中的数据完全相同。FMOV指令使用说明如图所示。

三菱plc块传送指令BMOV

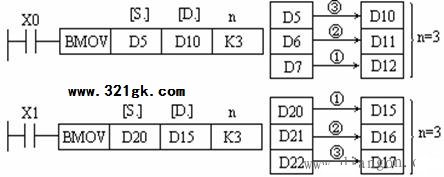

BMOV指令是从源操作数指定的元件开始的n个数组成的数据块传送到指定的目标。如果元件号超出允许的元件号范围，数据仅传送到允许的范围内。BMOV指令的使用说明如图所示。
