三菱FX系列PLC脉冲产生发生器的编程实例

(1)单脉冲发生器

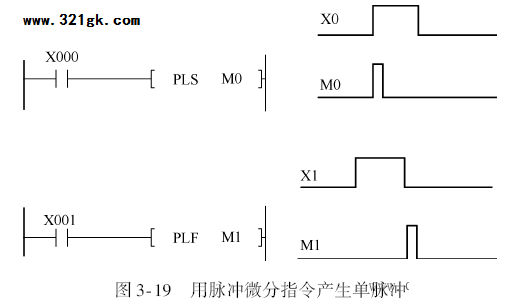

在plc的程序设计中，经常需要单个脉冲来实现计数器的复位，或作为系统的起动、停止信号。可以通过脉冲微分指令PLS和PLF指令来实现，如图3-19所示。

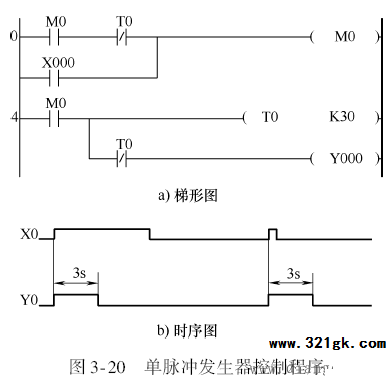

在图3-20中，输入点X0每接通一次，就产生一个定时的单脉冲。无论X0接通时间长短如何，输出Y0的脉宽都等于定时器T0设定的时间。

(2)连续脉冲发生器

在PLC程序设计中，经常需要一系列连续的脉冲信号作为计数器的计数脉冲或其他作用。连续脉冲可分为周期不可调和周期可调两种情况。

1)周期不可调的连续脉冲发生器。

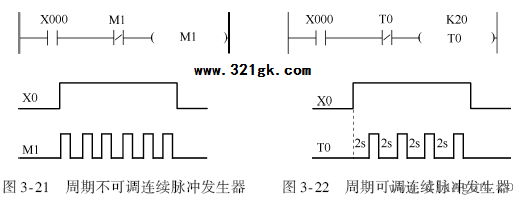

如图3-21所示，输入点X0接带自锁的按钮。利用辅助继电器M1产生一个脉宽为一个扫描周期、脉冲周期为两个扫描周期的连续脉冲。

其工作原理分析如下:

当X0常开触点闭合后，第一个扫描周期，M1常闭触点闭合，所以M1线圈能得电;第二个扫描周期，因在上一个扫描周期Ml线圈已得电，所以M1的常闭触点断开，因此使M1线圈失电。因此，Ml线圈得电时间为一个扫描周期。

M1线圈不断连续地得电、失电，其常开触点也随之不断连续地闭合、断开，就产生了脉宽为一个扫描周期的连续脉冲信号输出，但是脉冲宽度和脉冲周期不可调。

2)周期可调的连续脉冲发生器。

若要产生一个周期可调节的连续脉冲，可使用如图3-22所示的程序。

其工作原理分析如下:

当X0常开触点闭合后，在第一个扫描周期，T0常闭触点闭合，T0线圈得电。经过2s的延时，T0的当前值和设定值相等，T0的触点将要动作。所以在断开后的第一个扫描周期中，T0常闭触点断开，使T0线圈失电。

在此后的下一个扫描周期，T0常闭触点恢复闭合，又使T0线圈得电，重复以上动作，就产生了脉宽为一个扫描周期、脉冲周期为2s的连续脉冲。

可以通过改变T0的设定值来改变连续脉冲的周期。
