三菱plc的实例分析及编程技巧：利用PLC进行程序编制时，为了减少指令条数，节省内存和提高运行速度，应掌握以下编程技巧。

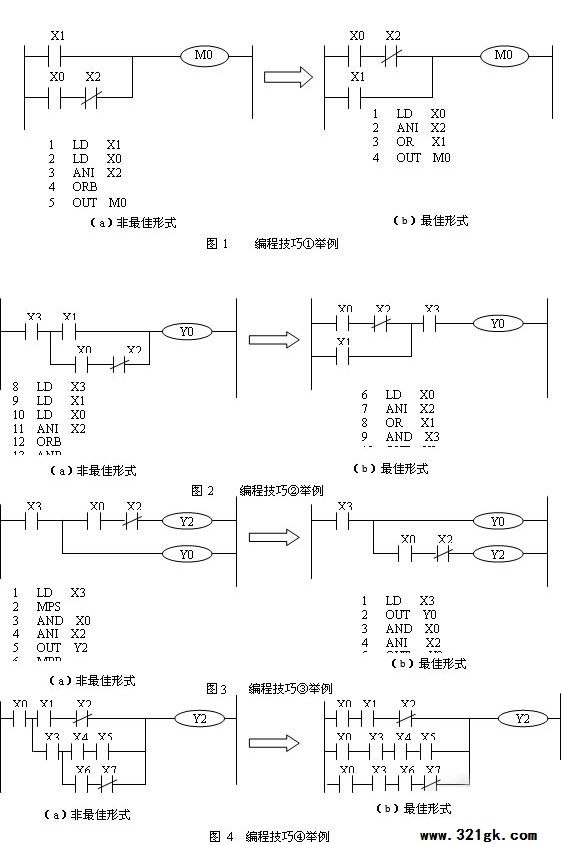

(1) 把串联触点多的电路编在上方，如图1所示，可见(b)形式减少使用ORB指令或多重输出指令等。
(2) 并联触点多的电路放在左边，如图2所示，可见(b)形式减少使用ANB指令。
(3) 多重输出电路，最好将串联接点多的电路放在下边，如图3所示，可以不使用MPS、MPP指令等。
(4) 如果电路复杂，采用ANB、ORB等指令实现比较困难时，可以重复使用一些触点改成等效电路，再进行编程，如图4所示
(责任编辑：admin) |
