三菱FX系列PLC置位SET指令与复位RST指令的使用说明

SET是置位指令，其作用是使被操作的目标元件置位并保持。

RST是复位指令，其作用是使被操作的目标元件复位并保持清零状态。

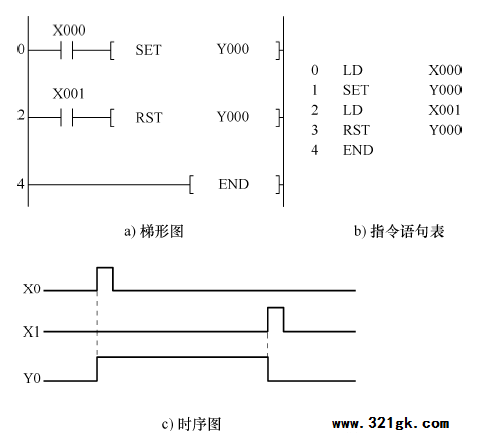

SET, RST的使用如下图所示。

图C所示为时序图。时序图可以直观地表达出梯形图的控制功能。在画时序图时，我们一般规定只画各元件常开触点的状态，如果常开触点是闭合状态，用高电平“1”表示;如果常开触点是断开状态，则用低电平“0"表示。假如梯形图中只有某元件的线圈和常闭触点。则在时序图中仍然只画出其常开触点的状态。

指令使用说明:

1) SET指令的目标元件可以是Y、M、S

2) RST指令的目标元件为Y、M、S、T、C、D、V、Z。RST指令常被用来对D、Z、V的内容清零，还用来复位积算定时器和计数器。

3)对于同一目标元件，SET、RST指令可多次使用，顺序也可随意，但最后执行者有效。
