三菱plc选用FX2N-48MR-001型号CPU，使用USB-SCO9-FX通讯线进行通讯，首先保证通讯线驱动安装成功,GX编程软件安装成功(中文版)，并且写入一行简短程序，以作校验使用。
以下是三菱plc与工控机通讯的具体步骤(按操作顺序)：

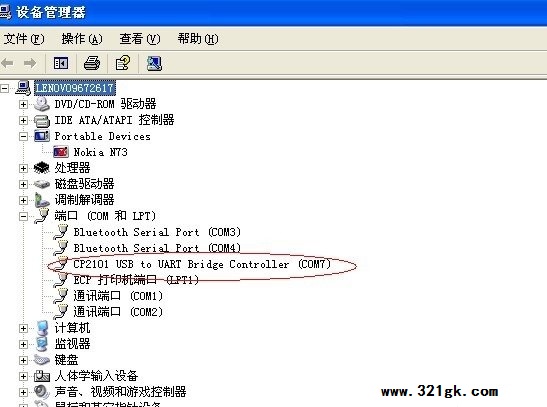

1、打开设备管理器找到CO2101 USB to UART bridge controller(COM7)

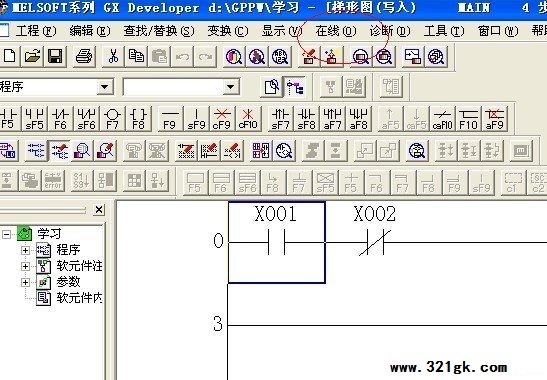

2、点击"在线"

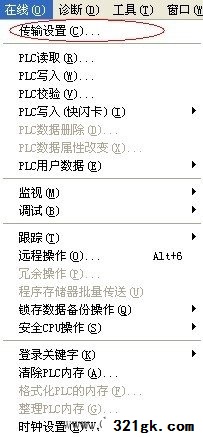

3、打开"传输设置"

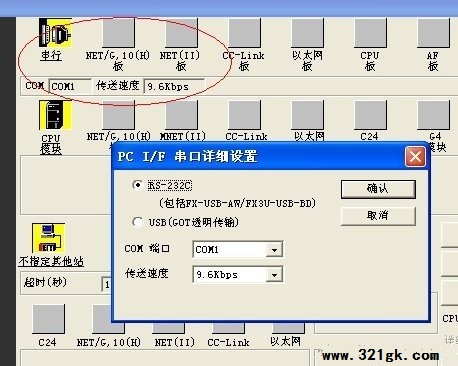

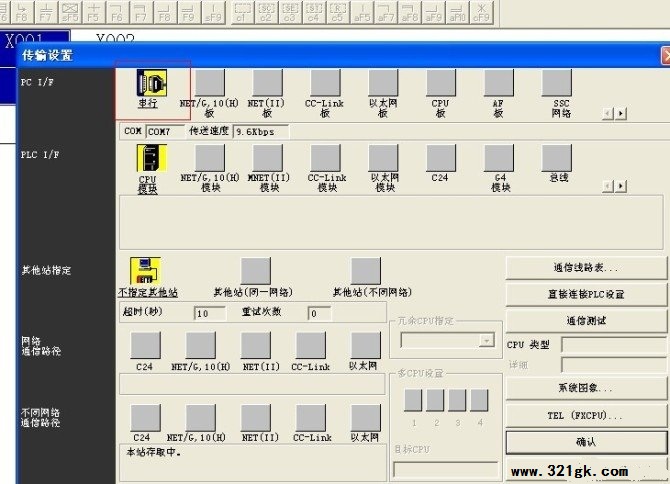

4、鼠标双击"串行"

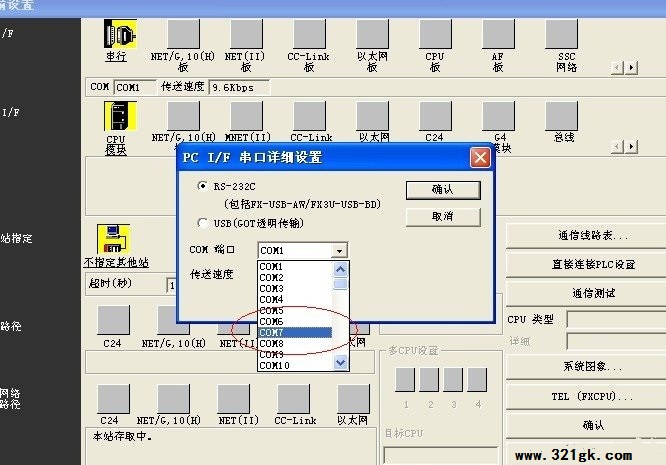

5、选择步骤一中的：COM7,波特率默认
6、选择：COM7

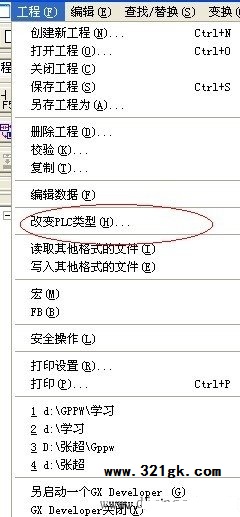

7、打开菜单栏："工程"，单击"改变PLC类型”

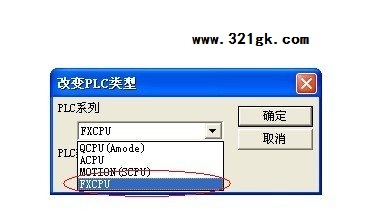

8、选择FXCPU(即本次作说明的CPU类型)
9、点击"诊断”，显示无错误

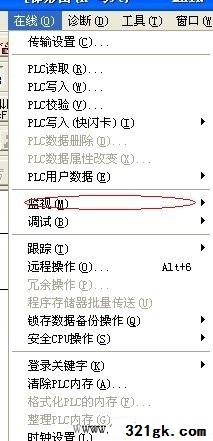

10、把程序达到"监视状态"

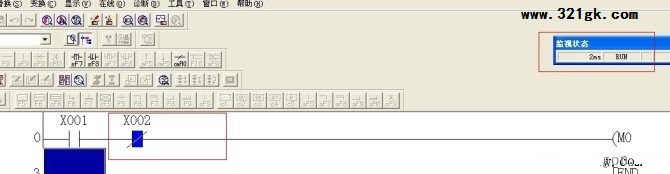

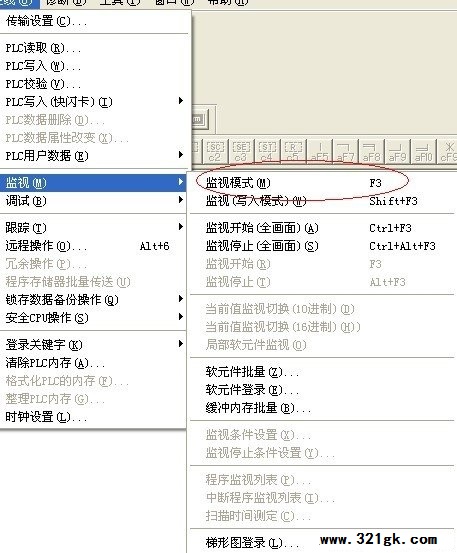

11、设置成监视模式
12、通讯正常，OK!
