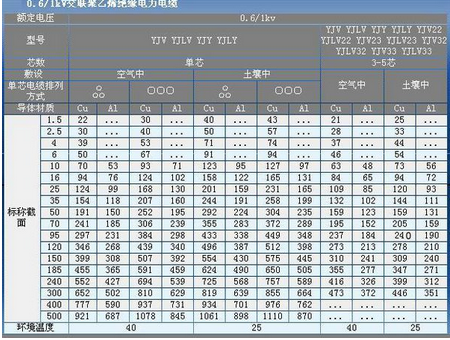

75kw电机，按功率因数0.8计算， 工作电流为：I=75 000÷（1.732×380×0.8）=142.5A 考虑电机启动电流稍大 建议选择： 50平方的铝芯线或者35平方的铜芯线。  电线承载电流口诀 铜线截面积（平方）：1.0，1.5，2.5，4，6，10， 聚氯乙烯绝缘电线穿塑料管时（三根并排穿），安全载流量为11，15，21，28，36，49。单位：安。（按上面顺序） 穿铁管时比穿塑料管的大三安左右！ 如果是塑料绝缘电线的话又和这不一样啦！只比这种再大点！但一般情况下，塑料绝缘电线很少用，通用的是聚氯乙烯绝缘电线！ 10下五，100上二，16、25四，35、50三，70、95两倍半。 穿管、温度八、九折，裸线加一半。铜线升级算。 口诀中的阿拉伯数字与倍数的排列关系如下： 对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。 对于16、25mm2的导线可将其截面积数乘以4倍。 对于35、50mm2的导线可将其截面积数乘以3倍。 对于70、95mm2 的导线可将其截面积数乘以2.5倍。 对于120、150、185mm2的导线可将其截面积数乘以2 塑料铜芯线载流量(安)表 导线截面(mm2) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 硬线BV 根数/单根直径 1/1.13 1/1.37 1/1.76 1/2.24 1/2.73 7/1.33 7/1.68 7/2.11 7/2.49 19/1.81 19/2.14 19/2.49 37/2.01 软线BVR 根数/单根直径 7/0.43 7/0.52 19/0.41 19/0.52 19/0.64 19/0.82 49/0.64 98/0.58 133/0.58 133/0.68 189/0.68 259/0.68 259/0.76 开启式载流量(安) 5 10 15 25 35 60 90 113 140 177 268 288 314 封闭式载流量(安) 4 8 12 20 28 48 72 93 115 145 220 240 258 导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 <关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>=0.125 I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是 I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 三十五乘三点五，双双成组减点五。三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。 (责任编辑：admin) |
75kw用多大电线 电线承载电流口诀
时间:2017-04-28 11:29来源:未知 作者:admin 点击:
次
75kw用多大电线-电线承载电流口诀
