摇表接地电阻测试方法 工频接地电阻测试仪误差检测

时间:2017-03-17 07:21来源:未知 作者:admin 点击:
摇表接地电阻测试方法-工频接地电阻测试仪误差检测

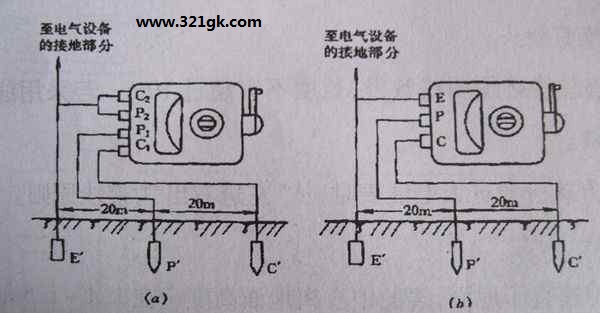

接地电阻测试摇表由手摇发电机,电流互感器,滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。附件有辅助探棒导线等,装于附件袋内。其工作原理采用基准电压比较大。

1.仪表端钮接线应正确无误;
2.仪表置于水平后调整检流计的机械零位;
3.将“倍率开关”置于最大倍率。逐渐加快摇柄转速,使其达到150r/min。当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针指在“0”点,此时刻度盘上倍率档即为被测电阻值。
4.如刻度盘读数小于1时,仍未取得平衡,可将倍率开关置于小一档的倍率,直到调节到完全平衡为止。
5.若发现仪表检流计指针有抖动现象时,可变化摇柄转速,以消除抖动现象。
6.若仪表检流计灵敏度过低时,可在探棒周围注水或盐水以湿润。

工频接地电阻测试仪误差检测

在被测仪器规定的工作条件下,检测A类接地电阻测试仪的基本误差时用标准交流电阻箱为标准器,检测B类接地电阻测试仪的基本误差时用标准交流电阻箱、标准电感、标准电容或标准阻抗作标准器。标准器的误差极限值应不超过接地电阻测试仪准确度等级规定的基本误差极限值的1/4。
1.误差检测点选取
  模拟式接地电阻测试仪在测量范围内的每个有分度数字的分度线处检测。
  数字式接地电阻测试仪在其有效测量范围内均匀选取10个测试值(包括测量范围的上限值、下限值或其附近处的值)处进行检测。
  模拟式与数字式同时显示的接地电阻测试仪在模拟式接地电阻测试仪所检测的分度线处检测。
2.误差检测方法
  将标准器、等效辅助接地电阻按图1(三端子接地电阻测试仪)或图2(四端子接地电阻测试仪)所示的方式与接地电阻测试仪连接。

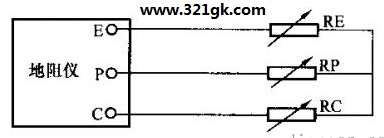

  E——接地体端子;P——电压(电位)极端子;C——电流极端子;
  RE——标准器(等效接地电阻);RC、RP——等效辅助接地电阻。


图1:三端子接地电阻测试仪接线图

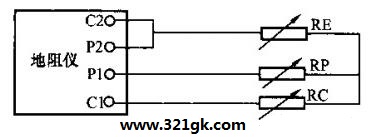

  P1、P2——电压(电位)极端子;C1、C2——电流极端子;
  RE——标准器(等效接地电阻);RP、RC——等效辅助接地电阻。


图2:四端子接地电阻测试仪接线图
  调节标准交流电阻箱(或标准电感、标准电容、标准阻抗),使接地电阻测试仪的示值依次按照设置的检定点值BX,记录相应标准器对应值BR。
  等效辅助接地电阻:A类为(500±10)Ω;B类为(50±0.1)Ω。
  接地电阻测试仪的基本误差按式计算:


  式中:
  EA——接地电阻测试仪的基本误差;
  Bx——接地电阻测试仪的示值;
  BR——标准器的示值;
  AF——基准值(接地电阻测试仪的示值)。
