万用表怎样测量交流接触器的好坏万用表检测线路通断方法

接触器的各组接点（桩头）之间，如在不应该有通路的情况下，则它们之间的绝缘电阻是越大越好；应该有连通的接点（常闭点）和在接触器吸合状态应该连通的接点（常开点）是电阻越小越好，并且能有可靠的闭合状态，无触点“烧蚀”的现象；接触器的活动处、衔铁导向槽等应该活动良好，无毛刺、阻滞现象；接触器线圈的额定电压、线径等参数应符合规定值，线圈在吸合工作时应无过度温升现象，衔铁吸合时应可靠吸合，无电磁噪声出现。1、用万用表欧姆档来测量线圈，看线圈是否短路,如果短路证明线圈坏。
2、用万用表欧姆档来测量常闭辅助触点通不通。
3、用手按主触头看接触器机构卡不卡。
4、直接给接触器线圈通电看看接触器吸合不吸合。
5、接触器吸合后用万用表检查下常开辅助触点通不通。

万用表检测线路通断方法

把数字万用表的选择旋钮打到欧姆档，就是R档，然后把两个表笔搭在一起，表的读数应该是0，接下来表笔分别接在线的首位看看显示是什么，如果是零说明线是通的，如果不是0，或显示数字，那么就是不通或有电阻，很简单。

万用表如何测量电流

使用万用表测量电流时，必须要注意最重要的一点，不要把测量电流方法和测量电压方法弄混，因为好多新手把测量电流方法和测量电压方法一样，直接把表笔并联进电路，这样如果你的万用表是杂牌表的话，保险管烧了，电流挡分流器中分流电阻肯定烧了，如果是数字表的话，弄不好连7106也得挂掉，但是如果是比较好的万用表的话，如果用电流挡失误测量电压，这个电压信号会被电流挡保护电路，双向限幅二极管钳位在0.7V 从而来保护电流挡分流器，我们知道，测量电压方法是将万用表打到电压挡，然后将红表笔插入VΩ孔，黑表笔插入COM孔，然后将红黑表笔并联进电路测量电压，电流正好相反，也就是说，如果想测量电流的话，使用万用表电流挡，适当选择好量程，如果不知道电流值大小可选择大点的量程，防止万用表显示“1”过量程，然后将红表笔插入mA孔，或10A孔，黑表笔插入COM孔，（COM孔称为公共端专门插黑表笔插孔）然后将电路断开一部分，把红黑表笔串进去测量，也就是说测量电流的话，必须串进线里测量。
1、测电流之前，先判断电流的性质（交流和直流）、电流大小范围。
2、选择恰当的测量工具（比如安全、精度和现场测量时使用方便）和测量档位。选择恰当的测量工具后，如果不是专业技术人员，而只是兴趣爱好者，建议阅读使用说明。
3、一般的操作步骤：
1）如果是小型用电设备（如电子设备等），可以阅读产品说明书中有关产品用电功率相关描述，该部分说明有时候直接将用电设备工作时通过的电流范围标示在说明书中。如果说明书只是标明了用电功率和电压，则可以通过公式“A=W/V”计算得出电流。当需要测试多个设备工作时的总电流时，将单个设备的电流相加，计算出主线路上的总电流。
如果需要实际测量：
（1）选择恰当档位（测电流，电流值范围）
（2）断开被测线路（但是用电设备和负载不能断开，否则就是线路短路！），将万用表窜入线路（注意是串联），此时万用表电阻几乎为零，流经万用表的电流就等于流经用电设备和负载的电流。

2）如果是较大型用电设备（工作电压一般为220V至380V），建议使用钳形电流表（万用表）。其原理是在通电线路上形成闭合的电磁场，电磁场的变化引起万用表产生电流。这个电流与被测线路电流存在一个比例关系，从而可以直接在电流表中读出线路电流。

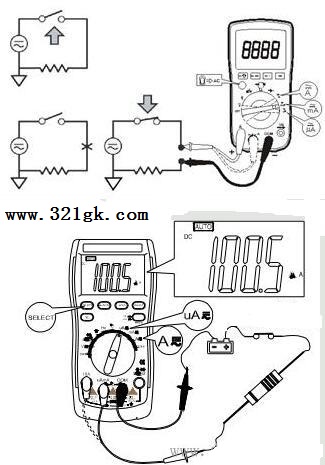

万用表测电流图列
