建筑电气工程图的识图方法电气原理图读图技巧

阅读建筑电气工程图的方法没有统一规定。当我们拿到一套建筑电气工程图时，面对一大摞图样，究竟如何下手？根据作者经验，通常可按下面方法去做。
1.看标题栏及图样目录
了解工程名称、项目内容、设计日期及图样数量和内容等。
2.看总体说明书
了解工程总体概况及设计依据，了解图样中未能表达清楚的各有关事项，如供电电源的来源、电压等级、线路敷设方法、设备安装高度及安装方式、补充使用的非国际图形符号、施工时应注意的事项等。有些分项局部问题是在分项工程的图样上说明，看分项工程图时，也要先看设计说明书。
3.看系统图
各分项工程的图样中都包含系统图。如变配电工程的供电系统图、电力工程的电力系统图、照明工程的照明系统图以及电缆电视系统图等。看系统图的目的是了解系统的基本组成，主要电气设备、元器件等连接关系及它们的规格、型号、参数等，掌握该系统的组成概况。
4.看平面布局图
平面布置图是建筑电气工程中的重要图样之一，如变配电所电气设备安装平面图、剖面图、电力平面图、照明平面图、防雷和接地平面图等，都是用来表示设备安装位置、线路敷设部位、敷设方法及所用导线型号、规格、数量、管径大小的。在通过阅读系统图，了解了系统组成概况之后，就可依据平面图编制工程预算和施工方案，具体组织施工。所以对平面图必须熟读。阅读平面图时，一般可按以下顺序：进线→总配电箱→干线→支干线→分配电箱→用电设备。
5.看电路原理图
了解各系统中用电设备的电气自动控制原理，用来指导设备的安装和控制系统的调试工作。因电路图多是采用功能布局法绘制的，看图时应依据功能关系从上至下或从左至右一个回路、一个回路地阅读。熟悉电路中各电器的性能和特点，对读懂图样将是一个极大的帮助。
6.看安装接线图
了解设备或电器的布置与接线，与电路图对应阅读，进行控制系统的配线和调校工作。
7.看安装大样图
安装大样图是用来详细表示设备安装方法的图样，是依据施工平面图，进行安装施工和编制工程材料计划时的重要参考图样。特别是对于初学安装的人员更显重要，甚至可以说是不可缺少的。安装大样图多采用全国通用电气装置标准图集。
8.看设备材料表
设备材料表给我们提供了该工程使用的设备、材料的型号、规格和数量，是我们编制购置设备、材料计划的重要依据之一。
阅读图样的顺序没有一定的规律可循，可根据自己的需要，灵活掌握，突出重点，以达到用图样指导安装施工，保质保量的目的。
除此之外，还应阅读有关施工及验收规范、质量检验评定标准，以详细了解安装技术要求，保证施工质量。

对于电工而言，电路图是电工作业中的必备操作技能。想要快速看懂复杂的电气原理图，除了需要具有一定的电工专业知识外，在看图过程中还是需要一定的技巧的！
任何复杂的电路图都是由基本的简单的电路图构成的，只不过增加了更全备的保护或者设计功能更为复杂点，原理都是相通的。想要快速的看懂复杂的电路图，你可以参考以下方法：
一，电工专业知识积累！
1，首先至少要清楚电路的基本原理和电路的基本构成，特别是电气拖动这一块。
2，熟练掌握电气拖动电路组成元器件的功能和作用。
例如：交流接触器通电动作后，本身触点会发生什么变化，相应的电路会发生什么样的动态反应。
3，基础电路图积累。

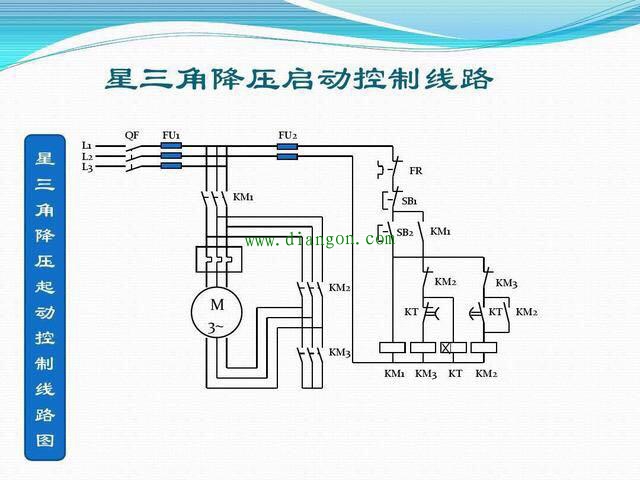

任何复杂的电路图都是由基本电路图构成的，你可以首先掌握基本的常用的电路，例如：电机正反转控制电路，电机星三角降压启动电路，电机双速调节电路等等。

最好是能在自己熟练理解的基础上画出来，基本电路的储备是十分重要的！

二，快速看懂复杂的电气原理图还需要一定要读图技巧。
1，快速看图：主回路～控制回路。
先看主回路，后看控制回路。主回路动作原理相对很简单，可以快速的把握整个电路是做什么的，这样比较好联想到类似的基本控制电路，这样再去看二次控制回路就相对简单多了。
2，快速看图：从上到下看图。
正规的电路图都是从上到下逐步阐明电路的保护，控制和原理的。二次回路的控制也同样如此，从上到下的看电路图能够事半功倍。
3，二次回路分部分来看。
一般的电路图都会在图纸的右侧或者下侧标明相应的回路是做什么的，或者具有什么作用。
这个时候分部分来看，将控制回路分开为：保护电路，测量电路，控制电路等部分来看，有助于快速的把握原理。

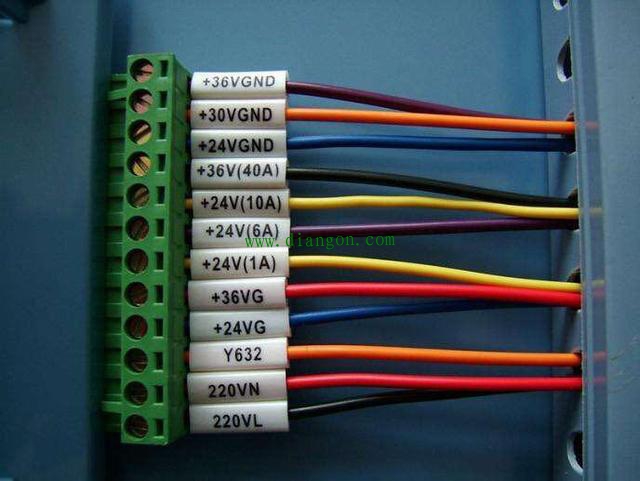

4，快速看图需要把握线号！线号！
正规电路图中，任何一条线，任何一个接线端子都是有线号的，线号就是导线的名字，同样的线号就是同样的分支和作用。快速从线号切入看复杂的电路图也是一个好方法。

5，最重要：电路原理+经验储备！
平时多看图，多理解原理，积累的多了，看图自然就很容易，很轻松了，轻松的掌握了，复杂的自然不在话下。
当然还有很多其他的快速看图的方法，纯经验！说的不恰当的地方还请师傅们及时斧正，感谢！欢迎关注，一起交流学习电气电工知识！
