三相交流电由三相交流发电机产生。如下图所示，三相交流发电机单相交流发电机一样，它也是由定子（磁极）和转子（电枢）组成。发电机的转子绕组有U1U2，V1V2，W1W2三个，每一个绕

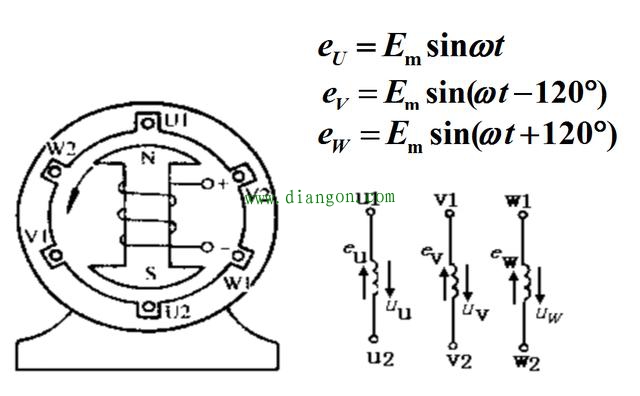

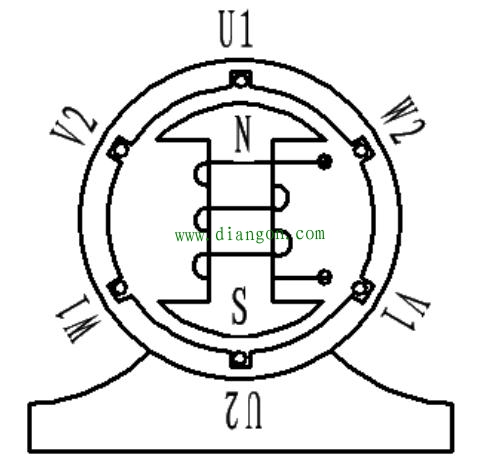

三相交流电由三相交流发电机产生。如下图所示，三相交流发电机单相交流发电机一样，它也是由定子（磁极）和转子（电枢）组成。发电机的转子绕组有U1—U2，V1—V2，W1—W2三个，每一个绕组称为一相，各相绕组匝数相等、结构相同，它们的始端（U1、V1、W1）在空间位置上彼此相差120°。

黄 U、绿 V、红 W

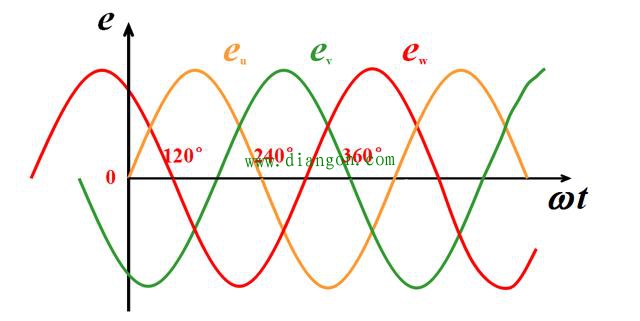

一般称U→V→W→U为正序或顺序 V→U→W→V为负序或逆序
