连接方法：星形（Y）连接和三角形（D）连接 1.三相电源绕组的星形（Y）连接 2.三相电源绕组的三角形（D）连接 1.三相负载的星形（Y）连接法各相负载的相电压就等于电源的相电压。

连接方法：星形（Y）连接和三角形（D）连接

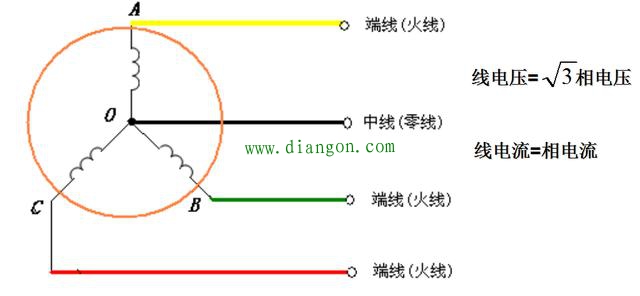

1.三相电源绕组的星形（Y）连接

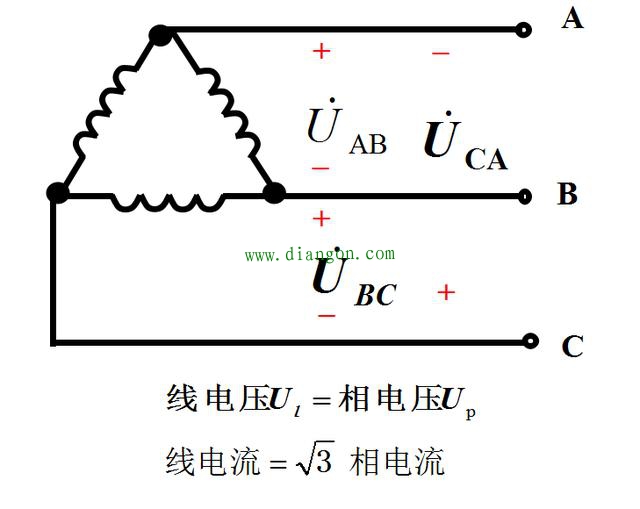

2.三相电源绕组的三角形（D）连接

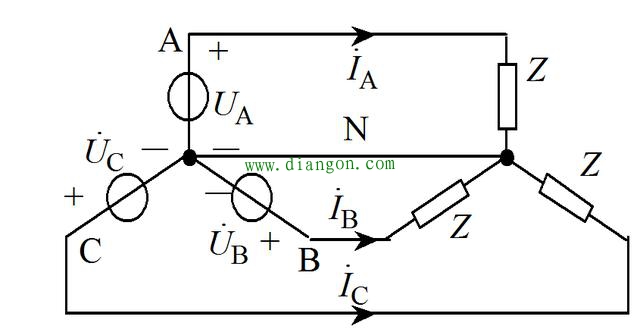

1.三相负载的星形（Y）连接法

各相负载的相电压就等于电源的相电压。（1）相电流：负载中的电流。（2）线电流：火线中的电流

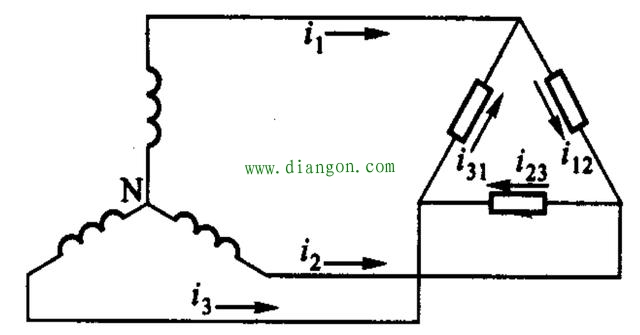

2.三相负载的三角形（D）连接

线电流的有效值为相电流有效值的1.73倍。各线电流在相位上比各相应的相电流滞后30°。
