楼梯道消防应急吸顶灯安装方法图解 按钮开关型号图片大全

时间:2018-04-23 10:17来源:未知 作者:admin 点击:
应急吸顶灯就是普通吸顶灯加了一个应急装置,带应急的吸顶灯在主电源断开后,会自动继续工作。下面,来看看应急吸顶灯接线图,楼梯道消防应急吸顶灯怎么安装图解。 工具/原料:
应急吸顶灯就是普通吸顶灯加了一个应急装置,带应急的吸顶灯在主电源断开后,会自动继续工作。下面,来看看应急吸顶灯接线图,楼梯道消防应急吸顶灯怎么安装图解。
工具/原料:
扁口小螺丝刀、老虎钳、梅花螺丝刀、4个的螺丝


方法/步骤:
1、首先把工具预备好老虎钳,扒线皮用的,小螺丝刀压线用的。大螺丝刀安灯用的。我们先看下灯盒里几根线。三根线正好。有的是四根线,那么有一根是地线,颜色为双色,一面黄一面绿。
2、我们打开灯罩,把灯线穿到等 里,用4个的螺丝把等固定在灯盒里。

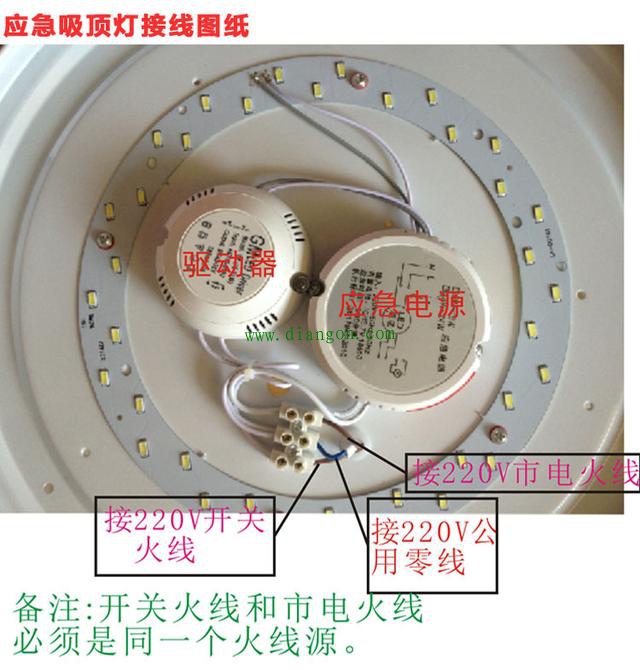

3、下面就是压线了,黄的 绿的,还有一根篮的,黄色的即消防线,应该压在等的电池上的用电,给电池充电用的。绿的为控制线,控制等用的,篮的大家都认识是零线。
4、我们分别把线用小螺丝刀压好,然后检查下是否压错。
5、检查完没什么错误了,然后把灯泡拧上,不用拧很紧,太紧了灯口容易虚联,引起落闸。
6、我们把在等上拧下来的罩,在安装回去,这个应急吸顶灯就算安装完成了。


按钮开关是利用按钮推动传动机构,使动触点与静触点按通或断开并实现电路转换的开关,它结构简单,而且用途广泛。那你知道它分几种类型吗,它又是怎么用的吗。现在我们来聊聊。按钮开关根据结构克分为:普通按钮式,蘑菇头式,自复位式,自锁式,旋柄式,带指示灯式,带灯符号式,钥匙式等。类型可分为:
(一)动断按钮:常态下,开关触点是常闭状态,按下即断开。

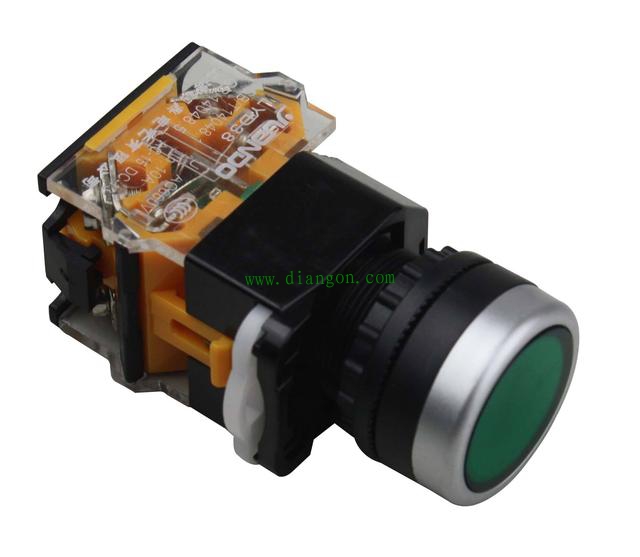

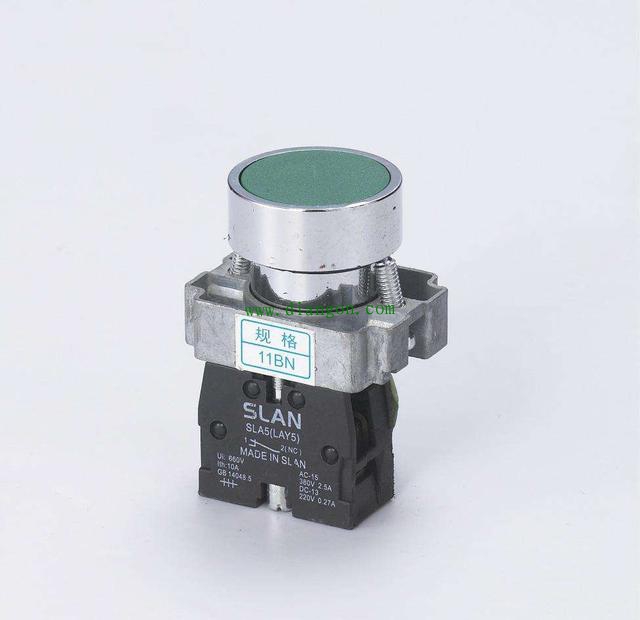

​​(二)动合按钮:常态下,开关触点是常开状态,按下即闭合。​


(三)动合动断按钮:常态下,有两组触点,一组按下是分开,一组按下是断开。


(四)保护式按钮:带保护外壳,可以防止按钮内部零件损坏和防止人员触电,代号为H。
(五)动作点击按钮:也就是鼠标点击按钮。
(六)带灯按钮:即按钮内部装有信号灯,除了动作外还可以作信号指示,代号为D。

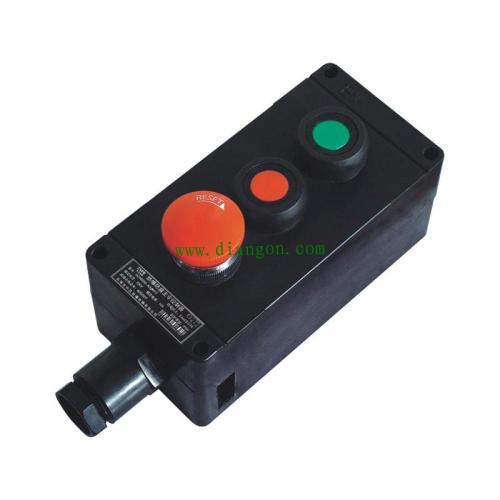

(七)防爆式按钮:可以在含有爆炸性气体与尘埃的场所使用,代号为B。


(八)防腐式按钮:能够防止化工腐蚀性气体的侵入,代号为F。

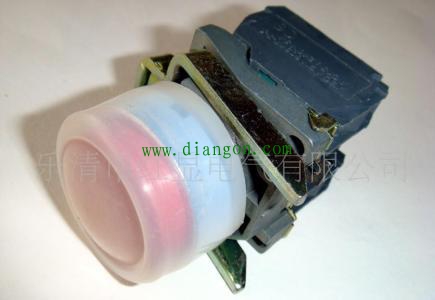

(九)防水式按钮:带密封外壳,可以防止水分侵入,代号为S。

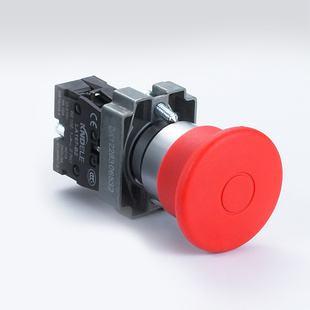

(十)紧急式按钮:有红色大蘑菇头,突出装置外,用作紧急停止电源的作用,代号为J或M。


(十一)开启式按钮:用于嵌装固定在操作面板上的按钮,代号为K。
(十二)联锁式按钮:具有多个触点互相联锁,代号为C。
(十三)旋转式按钮:用手把旋转操作触点,代号为X。

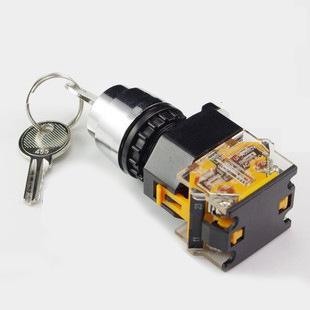

(十四)钥匙式按钮:用钥匙插入旋转进行操作,可防止无关人员操作设备,代号Y。


(十五)自持式按钮:按钮内部有自持用电磁机构,代号为Z。
(十六)组合式按钮:有多个按钮组合的一种按钮,代号为E。


说完怎么分类,再说怎么使用。我们应该根据使用场合的工作情况选择按钮类型,例如防爆车间,应该使用防爆按钮。重要设备为了防止无关人员误操作应该选用钥匙式。在有按工作状态,指示和工作情况,现在按钮和指示灯的颜色。例如启动用绿色,停止用红色。根据控制电路的情况选择单按钮或多联按钮。
