热继电器常开常闭触点的作用 热继电器工作原理图解

时间:2017-06-08 08:09来源:未知 作者:admin 点击:
热继电器常开常闭触点的作用-热继电器工作原理图解
常闭是串联在控制线路中,热继电器一动作,常闭就断开,控制线路就断电,交流接触器就失电释放,从而保护电机。常开点是串联在故障报警铃或者报警灯或者其他能产生自锁的装置中,热继电器一动作常闭就断开.常开就变成闭合,这时不仅电器设备停止,同时,报警也启动。当电机过载的时候,热继保护跳的时候,常闭和常开点才会同时动作,常开的不是脉冲信号,是常开转成持续常闭的,当按复位按钮后会解除保护。

热继电器工作原理图解

热继电器的工作原理是由流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护。一般用“FR”表示,继电器作为电动机的过载保护元件,有体积小,结构简单、成本低等优点。
热继电器工作原理示意图如下图:

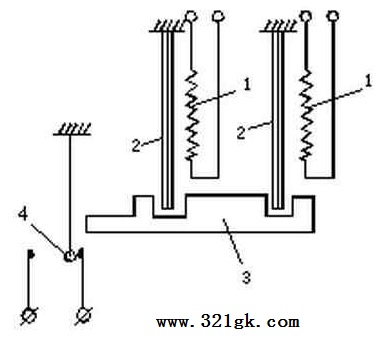

图一


图一热继电器工作原理示意图
1——热元件;
2——双金属片;
3——导板;
4——触点。

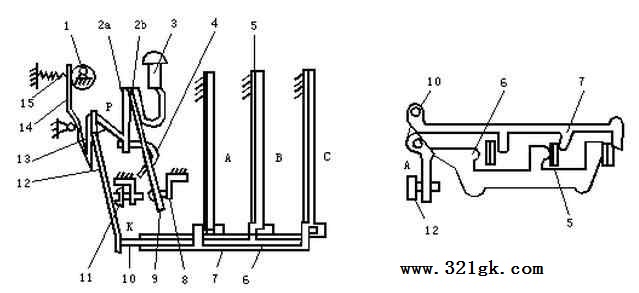

图二


图二热继电器结构示意图,图二中:
1——电流调节凸轮;
2——片簧(2a,2b);
3——手动复位按钮;
4——弓簧片;
5——主金属片;
6——外导板;
7——内导板;
8——常闭静触点;
9——动触点;
10——杠杆;
11——常开静触点(复位调节螺钉);
12——补偿双金属片;
13——推杆;
14——连杆;
15——压簧。
以图二为例进行工原理作简要介绍:
若电动机出现过载情况,绕组中电流增大,通过热继电器元件中的电流增大使双金属片温度升得更高,弯曲程度加大,推动杠杆10→12→4→9,使触头9与静触头8断开与静触头11接通,从而断开交流接触器线圈电路,使接触器释放、切断电动机的电源,电动机停车而得到保护。
检查完毕,排除故障后可手动按压复位按钮3,使热保护继电器触点复位。无论手动复位还是自动复位都需要等待一段时间,即双金属片冷却时间。手动复位2分钟左右,自动复位为5分钟左右。
当需要自动复位时可以调节静触头11与动触头9之间的相对位置,使其能够自动复位。
12采用双金属片制作具有补偿作用。 (责任编辑:admin)
