八脚继电器座子如何接线 时间继电器哪个是线圈哪个是触点?

时间:2017-05-18 08:15来源:未知 作者:admin 点击:
八脚继电器座子如何接线-时间继电器哪个是线圈哪个是触点?时间继电器底座怎么接线
继电器(英文名称:relay)是一种电控制器件,是当输入量(激励量)的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

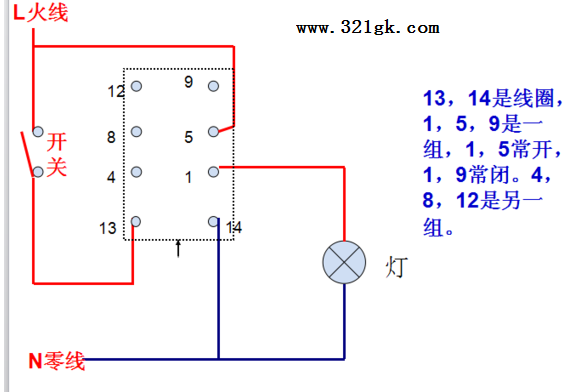

这是八角继电器的接线图,按照这个图接即可。

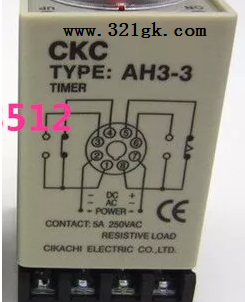

时间继电器哪个是线圈哪个是触点?时间继电器底座怎么接线

底座有标示 1到8脚。
2和7线圈。
1 3常开  1 4常闭。即时。
8 6常开  8  5常闭,延时。


时间继电器在励磁(线圈通电)时,经设定的延时时间后,常开接点闭合并且保持。直到时间继电器消磁(线圈断电)后,常开接点才断开。 (责任编辑:admin)
