热继电器类型和参数的选择 如何正确判断热继电器的好坏

时间:2018-08-31 08:06来源:未知 作者:admin 点击:
热继电器类型和参数的选择-如何正确判断热继电器的好坏

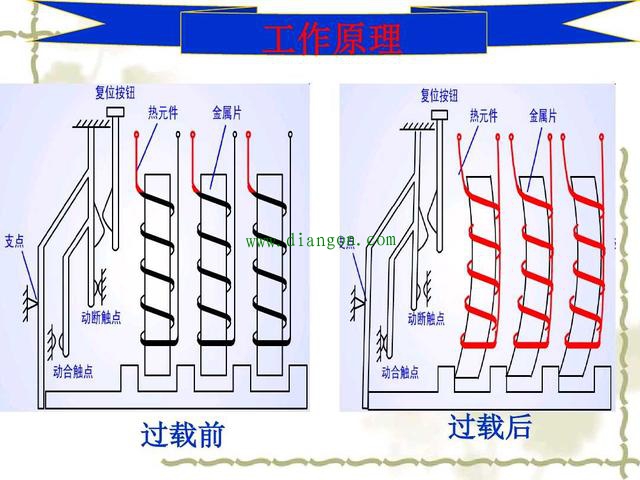

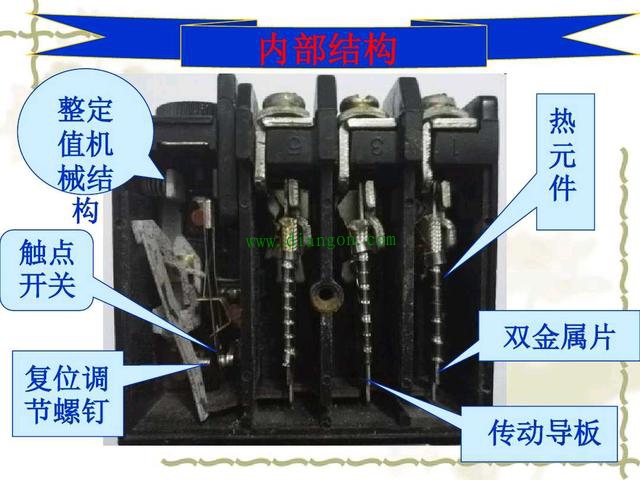

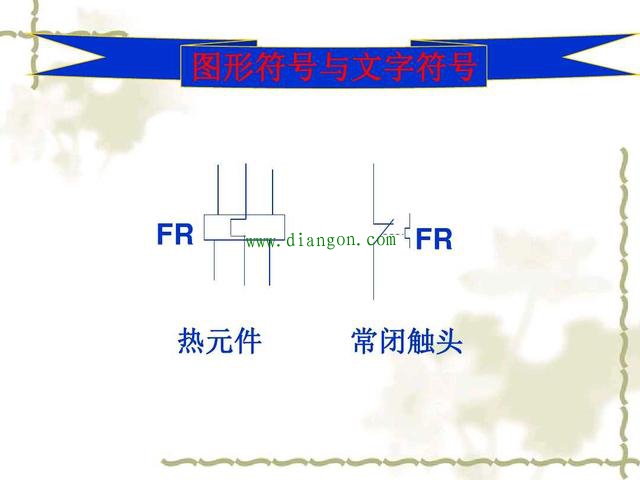

热继电器是由流人热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护。

    1.热继电器类型的选择

一般轻载起动、长期工作的电动机或间断工作的电动机,选择二相结构的热继电器;若电流电压均衡性较差、工作环境恶劣或较少有人看管的电动机,可选用三相结构的热继电器,而三角形联结的电动机,应选用带断相保护装置的热继电器。

    2.热继电器的参数选择

    (1)热继电器的额定电流应略大于电动机的额定电流。

    (2)热元件的额定电流应略大于电动机的额定电流。

    (3)根据热继电器型号和热元件的额定电流,即可查出热元件整定电流的调节范围。一般将热继电器的整定电流调整到电动机的额定电流;对过载能力差的电动机,可将热元件整定值调整到电动机额定电流的0.6~0.8倍;若电动机起动时间较长、拖动冲击负载或不允许停车,热元件整定电流调节到电动机额定电流的1. 1~1. 15倍。


如何正确判断热继电器的好坏

热继电器这个电气元件,相信大部分电力技术人员都很了解,热继电器的主要作用是应用在电机控制电路里面,对电机或者其他设备进行过载保护,当电路或者设备出现过载故障的时候,热继电器就会断开电路,达到保护的效果。


​​很多刚入门学习电工的师傅就觉得不简单了,很容易迷惑,今天我们就用最通俗的语言来了解一下热继电器,重点来看看热继电器怎么判断好坏?


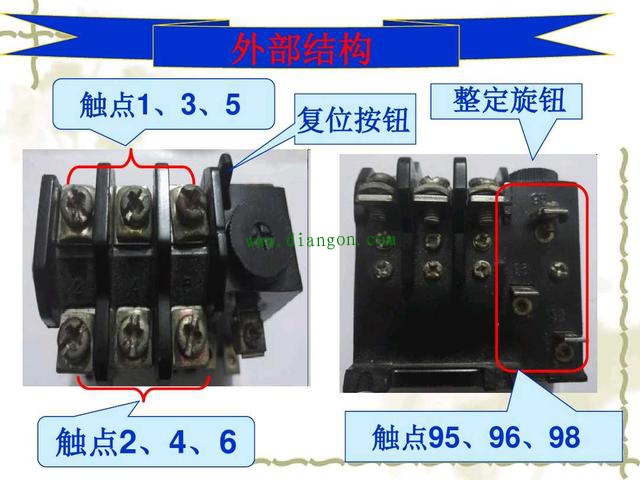

​热继电器的重要参数:通俗来讲有三点,热敏元件,常开点NO和常闭点NC,手动自动复位旋钮!当电路或者设备出现过载故障时,热敏元件会产生形变,可以让热继电器常开点NO闭合,常闭点NC断开,通常我们使用NO常开点做为故障报警信号,常闭点NC作为断开控制电路使用!热继电器动作过后,可以选择手动复位或者自动复位!


​我们判断热继电器好坏也主要是通过以上三个属性,具体来看一下:

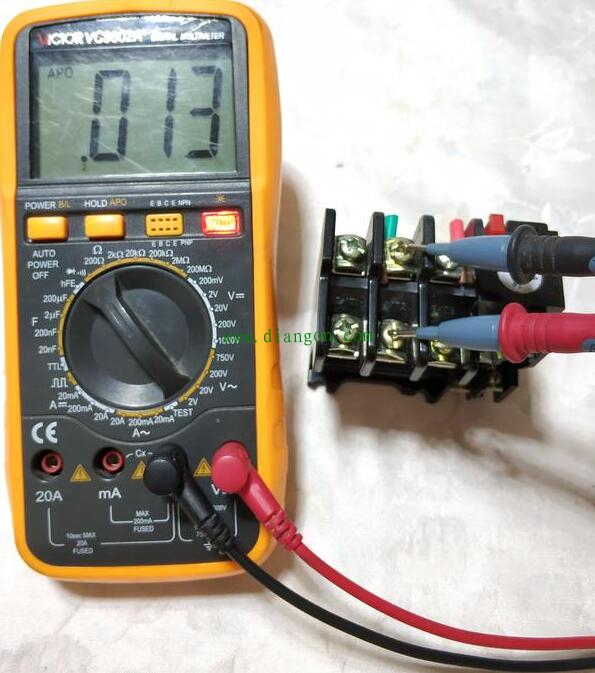

1,热敏元件无论任何时候都应该是导通的,万用表档位调至二极管档或者蜂鸣档,测量应该是导通状态,热敏元件测量如下:

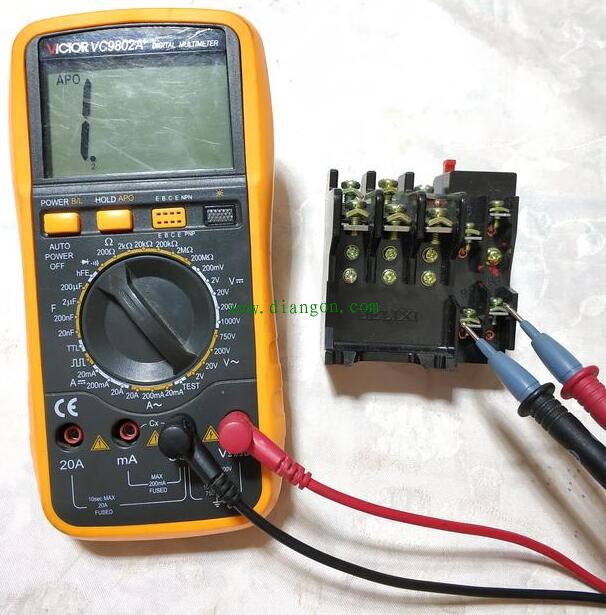

2,常开点NO和常闭点NC的测量

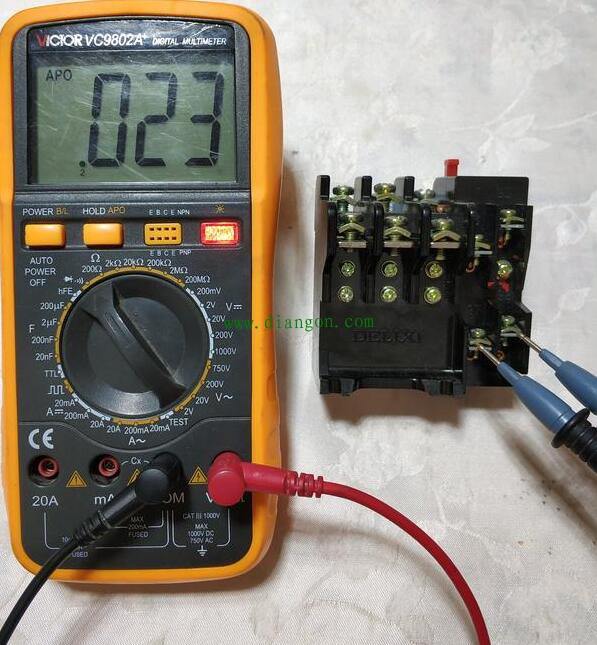

注意事项:万用表档位同样是二极管档或者蜂鸣档,常开点NO正常情况下断开,常闭点NC正常情况下闭合

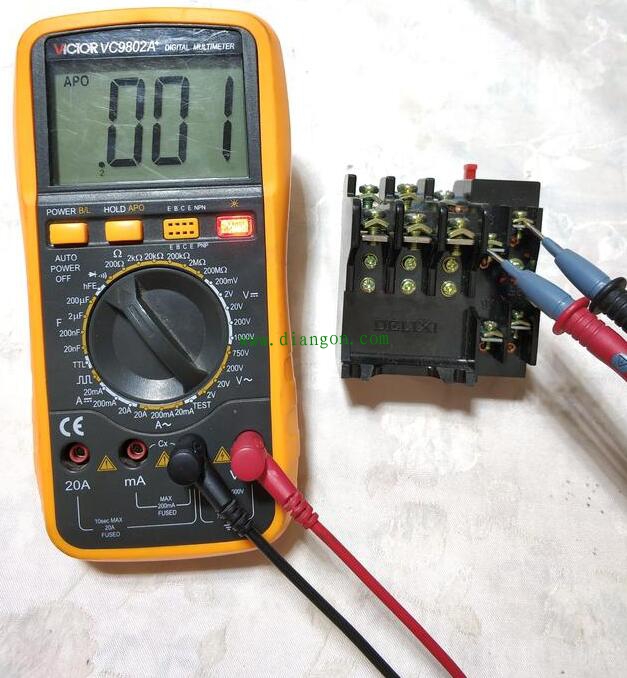

这是热继电器正常状态,下面通过手动模拟一下热继电器保护状态,把过载保护开关打至动作状态:


3,热继电器进行过载保护动作后,可以选择手动复位和自动复位,我们以手动复位为例,我们需要测量一下复位后触点的变化情况:


总结:进行完以上测量,如果都是正常状态的话,我们就可以大致认为热继电器是好的,​​​提醒大家一点,热继电器可以选择手动复位和自动复位,如果是自动复位,在实际应用中不用去管它,热继电器自己会恢复原先的工作状态,进行下一次保护,如果是手动复位,一定要手动按下复位按钮(上面图片上的红色按钮),才能进行下一次的过载保护!


​如果你有更好的判断热继电器好坏的方法,可以在下方评论区留言,电工知识本来就应该一起交流,互相学习。
