接触器的自锁是什么意思 接触器原理与接线图解

时间:2017-03-13 09:16来源:未知 作者:admin 点击:
接触器的自锁是什么意思-接触器原理与接线图解
接触器的自锁是什么意思
接触器自锁,又叫自保.
    就是通过启动按钮(点动)启动后让接触器线圈持续有电,致使保持接点通路状态.
    自保是通过停止按钮上取的一根电源线接到接触器上的开点一端,开点另一端到接触器线圈,这样启动后接触器开点变闭点,线圈就可以从停止按钮拿取到电源了,这样就形成了一个自保回路.
    接法:
    (3)启动按钮(5)
     火线(L)熔断器(1)停止按扭(3)(5)接触器线圈(N)零线
    (3)接触器开点(5)
    如果接触器没有自保,你按住启动按钮它是运行的,松手它就停止.
    有自保,你点下启动按钮,它启动,按下停止按钮,线路断开,它就停止了。
(1)自锁 电动机起动后,松开启动按钮,接触器通过自身常开辅助触头而使线圈保持得电的作用称为自锁。
自锁控制电路具有使电动机连续运转的功能,还具有欠压和失压(或零压)保护功能。
(2)互锁 两个接触器通过自身的常闭辅助触头,相互使对方不能同时得电动作的作用称为互锁。
为了实现电动机的调向,在正反转控制电路的主电路中,两个接触器的主触头并接于三相电源上,如不采用互锁环节,极易因为误操作而使两个接触器同时得电,形成电源两相短路事故,所以必须要采用互锁环节。

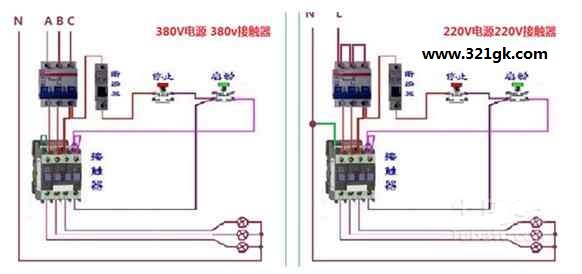

接触器原理与接线图解

交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。其组成部分包括:线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成,交流接触器有CJO、CJIO、CJ12等系列产品:
电磁系统:它包括线圈、静铁心和动铁心(又称衔铁)。
触点系统:它包括主触点和辅助触点。主触点允许通过较大的电流,起接通和切断主电路的作用,通常以主触点允许通过的最大电流(即额定电流)作为接触器的技术参数之一。辅助触点只允许通过较小的电流,使用时一般接在控制电路中。

交流接触器的主触点一般为常开触头,辅助触头有常开的也有常闭的。额定电流较小的接触器,具有四个辅助触点;额定电流较大的,具有六个辅助触点。CJ10-20型接触器的三个主触点是常开的;它有四个辅助触点,二个常开,二个常闭。
工作原理
当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开,辅助常开触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合,辅助常开触点断开,从而切断电源。
所谓常开、常闭是指电磁系统未通电动作前触头的状态,即常开触头是指线圈未通电时,其动、静触头是处于断开状态,线圈通电后就闭合,所以常开触头又称动合触头常闭触头是指线圈未通电时,其动、静触头是闭合的:.而线圈通电后,则断开,所以常闭触头又称动断触头。
灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧,可以看作是一个很大的电流,如不迅速切断,将发生主触点烧毛、熔焊等现象,因此交流接触器一般都有灭弧装置。对于容量较大的交流接触器,常采用灭弧栅灾弧。
使用接法
一、一般三相接触器一共有8个点,三路输入,三路输出,还有是控制点两个。输出和输入是对应的,很容易能看出来。如果要加自锁的话,则还需要从输出点的一个端子将线接到控制输入点上面。


二、首先应该知道交流接触器的原理。他是用外界电源来加在线圈上,产生电磁场。加电吸合,断电后接触点就断开。知道原理后,你应该弄清楚外加电源的接点,也就是线圈的两个接点,一般在接触器的下部,并且各在一边。其他的几路输入和输出一般在上部,一看就知道。还要注意外加电源的电压是多少(220V或 380V),一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制,根据原理理一下线路就可以了。 (责任编辑:admin)
