交流接触器主触点和辅助触点的作用区别接触器自锁原理接线图

主触点是控制用电器(比如电动机）的通断，能允许很大的电流通过，有的还有触点灭弧装置，消除触点通断时产生的电弧。
辅助触点是用来做控制用的，比如需要做自锁、互锁电路时就用辅助触点来做。辅助触点允许通过的电流很小。主触点是导通被控设备的主回路。额定电流根据交流接触器的型号决定。如CJ20-40交流接触器，主触点额定电流是40A.
辅助触点是导通控制回路。通过的电流一般都在1~5A.
主触点和辅助触点的触点在使用的材料和大小都会有区别。

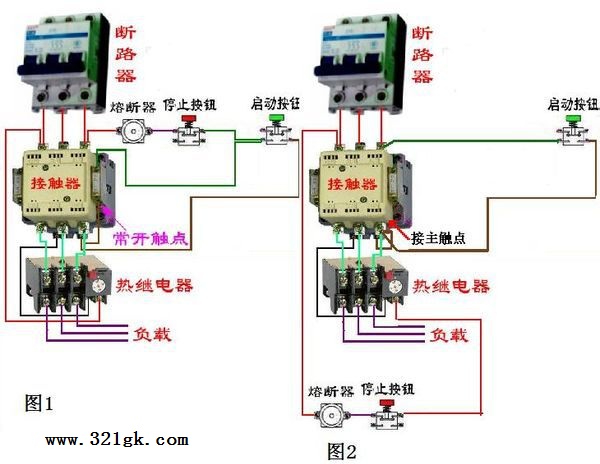

交流接触器自锁原理接线图

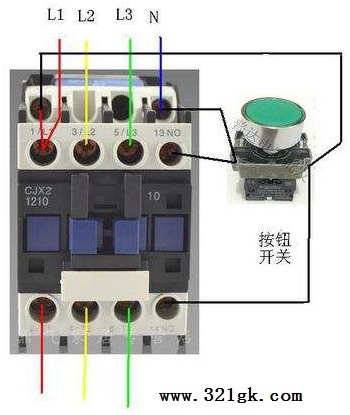

　　有常开接点就可以自锁，主触点有时也可以同时做自锁触点，你应该知道。（借用下图，接触器型号不同原理都一样）

接触器吸合后常开常闭触点有什么用？有的接触器只有常开触点，主触点一般都是常开的，辅助触点就看具体了，NO常开，NC常闭。
接触器触点分为：
1、主触点，多为常开触点，电流载流量大，多用作控制电机启动等控制。
2、辅助常开触点，起辅助作用，可用于自锁，传出信号等电路要求作用。
3、辅助常闭触点，在复杂电路中实现联动作用，有时用作电机互锁；一般比如说接触器，CJX2-6511，就是指主触点允许通过最大电流65A，有1对辅助常开触点，一对辅助常闭触点，CJX2-3210就是主触点允许通过电流32A，有一对常开触点，没有常闭触点。

怎么选用热继电器和交流接触器

1、热继电器的整定不要超过1.2倍电机额定电流，一般超过1.2倍额定电流一段时间，电机都损坏了。
2、交流接触器1.5到2倍额定电流。
3、交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。 (责任编辑：admin)
