交流接触器不吸合的原因
接触器不吸合的原因，线圈没有通电，你可以在开机状态下用万用表量下他的A1 ，A2端子是否有电，如有电就是线圈有问题了，一般需要换新的，如果没电那就是你的电路其它地方有问题了。
原因有以下几种可能：
1.启动按钮触点接触不良；
2.启动按钮的连接线脱落或接触不良；
3.自锁触点（接触器的辅助常开触点，一般是13 、14）接触不良。如果用电笔按了一下松开后接触器也不吸合的话那还要看常闭按钮（即停止按钮）是否通、热继电器常闭触点是否断开了。这些用万用表量一下就知道了。也可以用一根线短接一下就知道了。当然如果接触器的线圈坏掉了的话也是这种现象，不过这种情况较少的。当然如果控制回路的熔断器坏掉了也是不启动的。

交流接触器使用方法和接线方法

交流接触器是一种中间控制元件，可频繁的通、断线路，以小电流控制大电流。与热继电器配合起来使用，还能对负载设备起到一定的过载保护作用。跟人手动分、合闸电路相比，交流接触器效率更高、可以灵活运用，并同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。

首先电源三相分别接接触器的主触点L1,L2,L3，再从接触器的T1,T2,T3接出三根线接电机的三个接线柱，以上是主电路。
控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的，这个应该知道吧！）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。
下面一起来看看交流接触器接线图及交流接触器相关资讯。

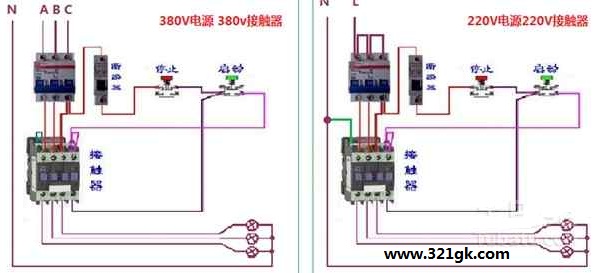

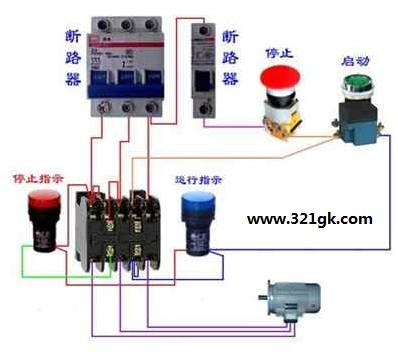

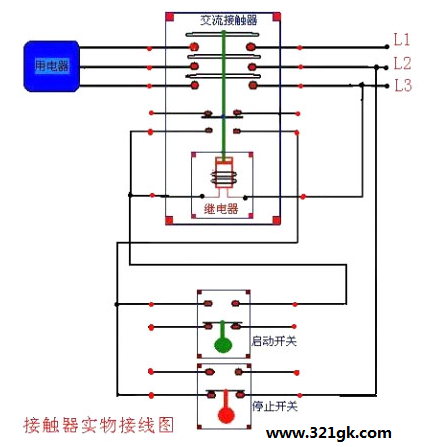

交流接触器接线图：

使用接法
一、一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制输入点上面。
二、首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少(220V或380V)，一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。
工作原理
当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。

以上就是交流接触器接线图展示，不知道大家看了小编上面介绍到的使用解法及工作原理后，是不是对交流接触器接线图有了更进一步的理解呢?电磁式，永磁式和真空式是交流接触器的三种分类，大家可以根据自己的需求进行选购，还有一点需要注意，交流接触器是只能用在交流线路中的，因此不能把交流接触器接在直流上，否则会烧毁线路，严重的话会烧毁设备的。 (责任编辑：admin)
