接触器常开常闭互锁接线图熔断器接触器断路器的区别

　　接触器的常开常闭的接线法和你具体要实现的功能有关：

　　常开触点，主要用于接触器自身的自锁接线，比如用不自锁的的按钮控制电机连续运转时就要将启动按钮并联到常开触点两端。

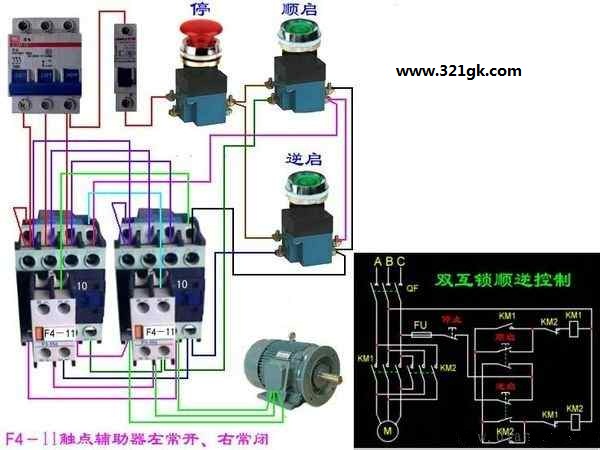

　　常闭触点，一般用在两个接触器互锁的情况。

熔断器接触器断路器的区别

断路器：用于通断电源。
熔断器：用于保护用电器侧电路的元件。当用电器侧的电路出现漏电或短路时，此电路的电流会增加，当电流增加到足以熔断熔断器时（也就是保险丝），串联在电路上的保险丝被熔断，从而切断电源供给，保护电路及用电器，（用电器过载保护的也是这个道理）。
继电器：和接触器的作用差不多，只是允许通过的电流较小，从名字上可以看出，就是使电继续供下去的意思，其作业主要是：可以通过对继电器的控制，实现对用电器的控制（控制其工作、还是停车）；另一个作用是，继电器可以异地甚至远程控制。
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
断路器是起保护作用的，能熄灭电弧，有分段能力。接触器是利用线圈来控制电路的通断，接触器通电后，常开的就闭上了，长闭的打开，这样来控制。
　　1、断路器主要做保护，它的保护目前比较常用的是三段保护，既过载保护、短路短延时、短路长延时。还有一些欠压、过压等保护功能。具体视品牌、型号而定。它的分合闸可以手动也可电动。安装方式有固定式、抽屉式等。根据电流的大小和工作电压的等级可以分多种。
　　2、接触器主要做工业控制用，一般负载以电机居多，当然会有一些加热器、做双电源切换等场合使用。在接触器的通断是通过控制线圈电压来实现的。根据灭弧的不同结构可以分为真空接触器和普通接触器。根据不同的控制电压可以分为直流接触器和交流接触器，它的主要附件为辅助触点。 (责任编辑：admin)
