交流接触器和热继电器接线图交流接触器和热继电器配合使用

交流接触器主要由四部分组成:
(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；
(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；
(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；
(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

　　热过载继电器：当它接入主电路内，流过与电动机相同电流，当电动机过载达到一定程度时，热元件被加热达到一定弯曲程度，推动热继电器动作结构。

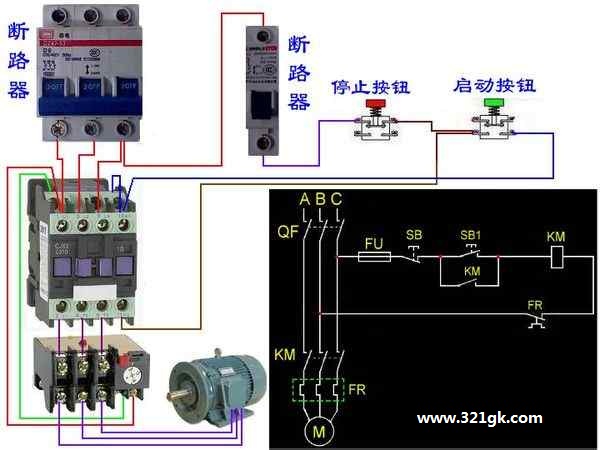

交流接触器和热继电器接线图

交流接触器和热继电器配合使用

把交流接触器的线圈的一个接线端接入电源，另一端接入热继电器的一对常闭触点（一般是95和96）的一个端子，从热继电器的另一个常闭触点接入起动按钮的一对常开端子的一个端子，从起动按钮的另一个常开端子接入停止按纽的一对常闭端子的一个端子，从停止按纽的另一个常闭端子接入电源，把接触器的一对常开辅助触点并连在起动按纽上（刚才使用的一对常开点），可以在电源上加入一个小的保险起控制保护作用。

如何选用交流接触器和热继电器

1、热继电器的整定不要超过1.2倍电机额定电流，一般超过1.2倍额定电流一段时间，电机都损坏了。
2、交流接触器1.5到2倍额定电流。
3、交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。 (责任编辑：admin)
