交流接触器短路环坏了如何修理交流接触器短路环的作用

交流接触器短路环坏了如何修理

交流接触器的励磁线圈通入的是单相交流电.当交流电瞬间过零时,电磁吸力则为零,电磁衔铁会瞬间释放,从而使交流接触器产生振动和噪声.同时,触头也会因触点抖动接触不良造成烧蚀.为了避免这种情况,在接触器铁芯柱端面上嵌装一个自成闭合回路的铜环,即短路环.短路环的作用是,它所产生的感应电流与接触器励磁线圈中电流的相位不相同,因而磁通的相位也不相同.这样,当随着线圈电流过零时,铜环中的感应电流不为零,由它产生的磁通也不为零,此磁通产生足够的电磁力将衔铁吸住,使铁芯的振动和噪声大大减少.短路环对提高交流接触器的工作质量起着很大的作用.

交流接触器短路环的作用是：在交变电流过零时，维持动静铁芯之间具有一定的吸力，以清除动、静铁芯之间的振动。短路环是嵌装在铁心某一端的铜环，由于交流电磁铁通入交流电，磁场交变，产生的吸力是脉动的，这会引起衔铁振动。加入短路环后，由于在短路环中产生的感应电流，阻碍了穿过它的磁通变化，使磁极的两部分磁通之间出现相位差，因而两部分磁通所产生的吸力不会同时过零，即一部分磁通产生的瞬时力为零时，另一部分磁通产生的瞬时力不会是零，其合力始终不会有零值出现。这样就可减少振动及噪声。

交流接触器短路环坏了一般只能够全套更换。

交流接触器短路环的作用

　　交流接触器短路环的作用是减低衔铁的振动及噪声。
　　当接触器的线圈通电后，线圈中流通的是交变电流。由于交流电磁铁通入交流电，磁场交变，产生的吸力是脉动的，特别是交流电流过零时，磁场消失，这会引起衔铁振动。

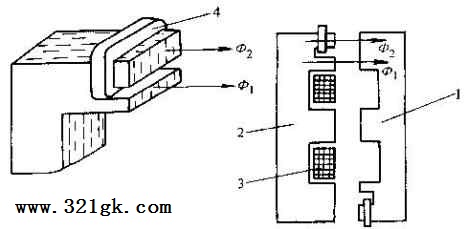

　　 1-动铁心 2-静铁心 3-线圈 4-短路环
　　短路环是嵌装在铁心某一端的铜环（见上图），加入短路环后，由于在短路环中产生的感应电流，阻碍了穿过它的磁通变化，使磁极的两部分磁通之间出现相位差，因而两部分磁通所产生的吸力不会同时过零，即一部分磁通产生的瞬时力为零时，另一部分磁通产生的瞬时力不会是零，其合力始终不会有零值出现。简而言之，交变电流过零时，维持动静铁芯之间具有一定的吸力，以清除动、静铁芯之间的振动，这样就达到减少振动及噪声的目的。

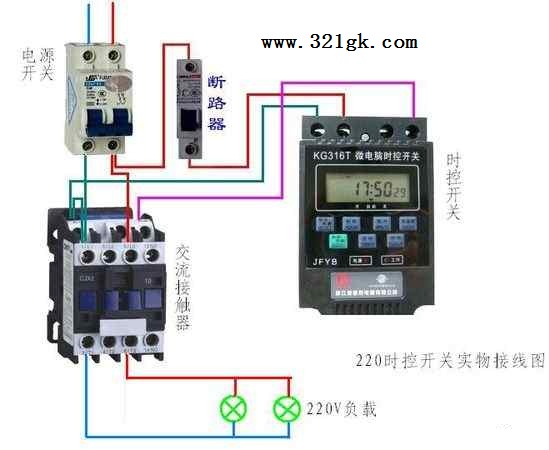

220v交流接触器与时控开关接线实物图
