交流接触器常闭常开符号 220v和380v交流接触器的区别

时间:2017-04-07 09:13来源:未知 作者:admin 点击:

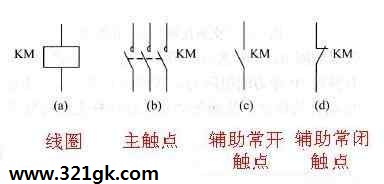

交流接触器常闭常开符号-220伏和380伏交流接触器一样吗?220v和380v交流接触器的区别
对于交流接触器的触头系统而言,所谓“常开”、“常闭”是指电磁系统未通电时触头的状态。二者是联动的,当线圈通电时,常闭触头先断开,常开触头后闭合;线圈断电时,常开触头先断开,常闭触头后闭合。

  常开是接触器线圈在没有得电时,接触器处于自然状态下辅助触点没有导通的触点,通常用NO表示,常开的开是断开,常闭则是自然状态下辅助触点处于导通状态的触点,通常用NC表示,常闭的闭是接通。交流接触器中的“常开”用 NO 表示;与之相对的,“常闭”用 NC 表示。

常开触点的“NO” 是normal open的缩写
常闭触点的“NC” 是normal close的缩写
接触器/继电器在线圈没有得电时,断开状态的触点是常开触点,闭合状态的触点是常闭触点。

220伏和380伏交流接触器一样吗?220v和380v交流接触器的区别

220v和380V交流接触器的机械原理没区别,主要区别在线圈电压上,分别380V和220V!
剩下的区别还有以下三点:
一、接线区别:
1.  220V的线圈A1和A2接1零1火;
2.  380V的A1和A2接俩火线;
二、线径和匝数区别:
相对而言,
220V交流接触器的线径粗、匝数少;
380V交流接触器则相反,线径细、匝数大!
三、交流接触器的使用:
如果控制电源电压是380伏的必须使用线圈是380伏的交流接触器。同样220伏的交流接触器只能在控制电压220伏的线路中使用。 (责任编辑:admin)
