交流接触器辅助触点功能作用　两个交流接触器互锁接线图

　　交流接触器的辅助触头起是用来控制三相交流电的三根火线的；辅助触头是用来实现：
　　1、自锁；
　　2、互锁；
　　3、其它需要同时控制的电路。
1：接触器用于利用二次回路的痛断来控制一次回路的通断的电路中!先说一下接触器的基本组成部分吧!接触器主要有衔铁（有两部分,一部分是静止的,一部分是可以活动的,）。
2：在静止的那一部分衔铁上套有线圈,活动的的衔铁链接的有主出头以及辅助出头,然后加上外壳,另外主出头和辅助出头都是由静触点和动触点构成的,所谓动触点就是指可以活动的那一部分,静触点就是指不能活动的那一部分,主触头是用来通过负载电流的。
3：辅助触头一般用来通过控制电流,或者用于其他方面,主触头和辅助触头最大的差别就是主出头要比辅助触头大,可通过的电流也就大,因为接通或断开负载都由它来执行。
4：另外主触头和辅助触头在动作的时候都是同步的。也就是说主触头动作的同时辅助出头也要动作,主触头只有常开的（据我所知,不过不敢十分确定）,辅助触头有常开的和常闭的。

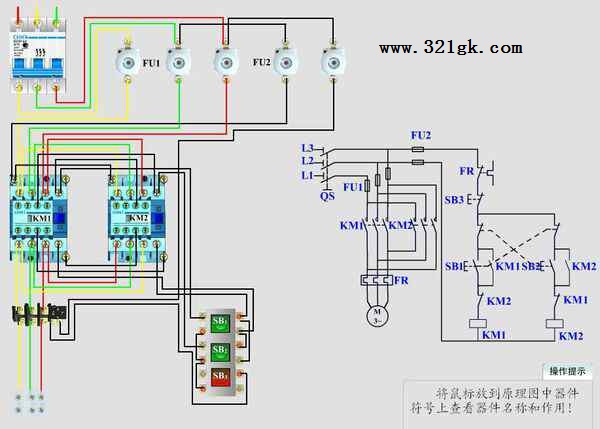

什么是接触器的互锁?两个交流接触器互锁接线图

互锁就是两个接触器不能同时吸合，一般用在电机正反转电路中，若两个接触器同时吸合，将发生电源相与相之间短路。电气互锁的接法是:KM1接触器的常闭触头串联在KM2接触器的线圈回路，KM2接触器的常闭触头串联在KM1接触器的线圈回路。但是若一个接触器触头发生熔焊时，电气互锁就失效了。因此对要求严格的场所还必须使用有机械互锁的接触器。
两只接触器将各自的辅助常闭触点储量介入对方的控制回路中，互相闭锁，使得两只接触器不能同时吸合。
这个回路是比较简单的，大致原理是保证电机正转时反转不能接通，而反转时正转也不能接通，否则同时吸合接触器就会使三相交流电在接触器下口形成短路，所以要在回路中加闭锁，再有就是无论反转还是正转都要求随时可以停止电机运行，因此停止按钮要串联，起纽要并联。
互锁就是两个接触器不能同时吸合，一般用在电机正反转电路中，若两个接触器同时吸合，将发生电源相与相之间短路。电气互锁的接法是：KM1接触器的常闭触头串联在KM2接触器的线圈回路，KM2接触器的常闭触头串联在KM1接触器的线圈回路。但是若一个接触器触头发生熔焊时，电气互锁就失效了。因此对要求严格的场所还必须使用有机械互锁的接触器。

假设这两个交流接触器为A接触器（常闭辅助触头为a）和B接触器（常闭辅助触头为b）。用A与B的常闭辅助触头a、b完成互锁功能。接线叙述如下：

接触器B控制A：把A接触器的线圈一端接至B接触器的常闭辅助触头b的一个端点上，然后再从b的另一端点上引出线到电源开关或启动按钮上。这样接触器B通过常闭辅助触点b控制了接触器A，如果b断开，接触器A不能得电。
接触器A控制B：把B接触器的线圈一端接至A接触器的常闭辅助触头a的一个端点上，然后再从a的另一端点上引出线到电源开关或启动按钮上。这样接触器A通过常闭辅助触点a控制了接触器B，如果a断开，接触器B不能得电。
按照上述方法把两个接触器连线接好，就完成了互锁接线。
