380v接触器与220v接触器的接线区别　接触器的结构与原理图解

时间:2017-05-16 10:36来源:未知作者:admin 点击: 次

380v接触器与220v接触器的接线区别－交流接触器的结构与原理图解

220v和380V交流接触器的机械原理没区别，主要区别在线圈电压上，分别380V和220V！
剩下的区别还有以下三点：
一、接线区别：
1. 220V的线圈A1和A2接1零1火；
2. 380V的A1和A2接俩火线；区别只在线圈电压上分380V和220V，接线是220V的线圈A1和A2接1零1火，380V的A1和A2接俩火线。
二、线径和匝数区别：
相对而言，
220V交流接触器的线径粗、匝数少；
380V交流接触器则相反，线径细、匝数大！
三、交流接触器的使用：
如果控制电源电压是380伏的必须使用线圈是380伏的交流接触器。同样220伏的交流接触器只能在控制电压220伏的线路中使用。

交流接触器的结构与原理图解

电磁接触器的原理结构

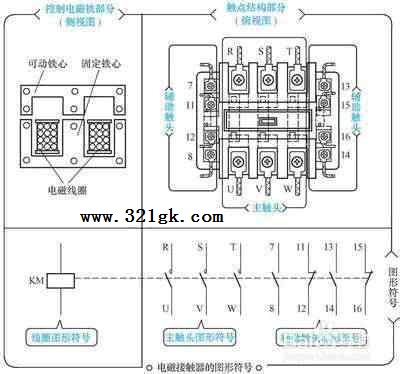

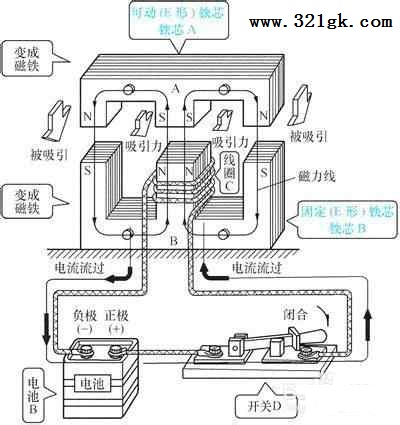

用于接触器的E形铁心的功能

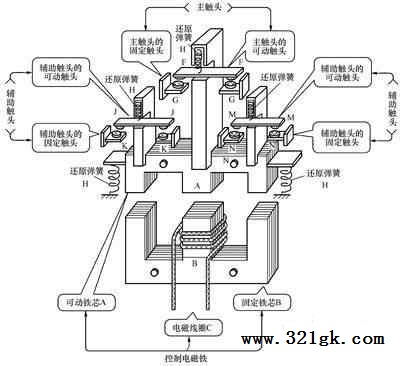

接触器的原理结构图
电磁接触器的实际结构

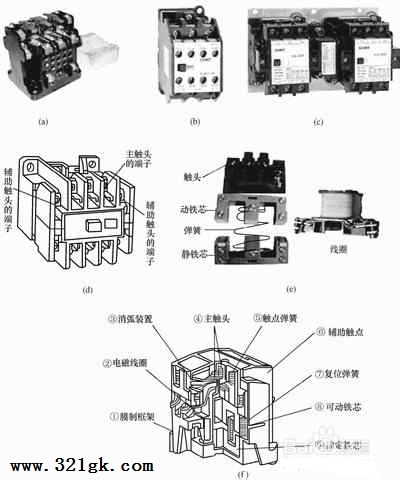

交流接触器（a）CJ10系列接触器（b）CJX1系列接触器（c）CJX1N系列机械联锁接触
（d）交流接触器的外形结构说明（e）(f)接触器内部结构
接触器结构：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。
电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈

触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；
灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。 (责任编辑：admin)
