正确使用功能块SFB12和SFB13-S7-200PLC的计数器指令

时间:2015-12-29 14:01来源:未知 作者:admin 点击: 次
如何正确使用功能块SFB12和SFB13-西门子S7-200PLC的计数器指令
有关使用系统功能块SFB12的说明：
  1. REQ参数通过输入的上升沿启动一个任务。在DONE或ERROR位还没有置位前，该作业一定不能复位和重启动。在每发送一个作业后相应会置位这个两位中的一个。之后 REQ 参数就可以再次触发下一个发送任务。为确保功能性，在系统功能块的REQ输入处至少要有一个上升沿。
  2. 如果ERROR位置位，需要判断参数“STATUS”，以便能检索相关出错的详细信息，从而能直接清除它。有必要的话，可对此“STATUS”作一般的判断。因为有一种情况( STATUS CODE: 11)下，ERROR位不一定被置位。
  3. 当连接建立后，“ID”参数包含了连接参数。
  4. 在相互连接的两个系统（站）中, "R-ID" 必须是相同的,并且在系统中是唯一的。
  5. 只有在首次调用系统功能块时，参数“SD_1” （ANY类型）的长度才被评估，并且依据它的值建立发送缓冲区。该值规定了通信数据的最大量。后续的调用中，只评估 LEN 参数并依据参数定义的数据量传输数据。
“ID” 和 “R_ID”不可动态赋值，因为它们只有在首次调用时被评估和设置。它们不可在后续的调用里被更改。
 有关使用系统功能块SFB13 的说明：
  1. 参数“EN_R”可永远为 1。因为此系统功能块异步工作。
  2. 对于参数“ID”和 “R_ID”，用于系统功能块 SFB12 的第 3 点和第 4 点同样适用于它。
  3. 对于参数“RD_1”用于系统功能块SFB12的第 5 点同样适用于它。
  4. 上述通信过程完成后，不是“NDR”就是“ERROR”被置位。只有在NDR位已经置位后，才能访问接收缓冲区里的数据（保证数据完整性）。
  5. 只有当 ERROR 位已置位，才能评价“STATUS”，就像系统功能块SFB 12的第 2 点里所述的那样。
西门子S7-200PLC的计数器指令

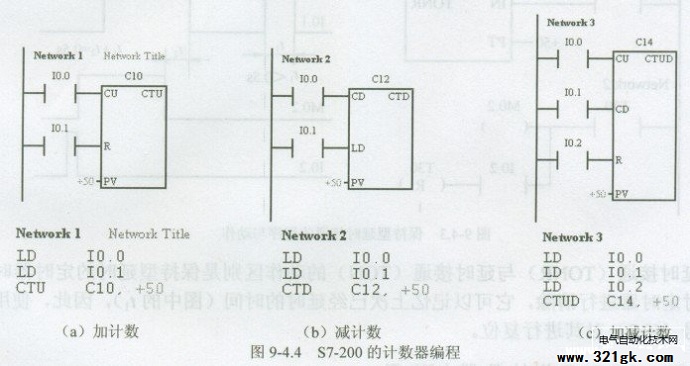

西门子S7-200plc的计数器梯形图与指令表编程方法如图9-4.4所示，图中的PV为计数设定值输入端，R为复位输入端。
