问：在使用西门子模块的时候经常遇到有源式和漏式两种型号的模块，还有，继电器型的模块类型都有什么区别呢？

答：1、源型（source），电流是从端子流出来的，具PNP晶体管输出特性；漏型（sink），电流是从端子流进去的，具NPN晶体管输出特性。
所谓“漏型输入”，是一种由plc内部提供输入信号源，全部输入信号的一端汇总到输入的公共连接端com的输入形式。又称为“汇点输入”。输入传感器为接近开关时，只要接近开关的输出驱动力足够，漏型输入的plc输入端就可以直接与npn集电极开路型接近开关的输出进行连接
所谓“源型输入”，是一种由外部提供输入信号电源或使用plc内部提供给输入回路的电源，全部输入信号为“有源”信号，并独立输入plc的输入连接形式。输入传感器为接近开关时，只要接近开关的输出驱动力足够，源型输入的plc输入端就可以直接与pnp集电极开路型接近开关的输出进行连接。

2、s7-200plc既可接漏型，也可接源型，而300plc一般是源型，欧美一般是源型，输入一般用pnp的开关，高电平输入。而日韩好用漏型 ，一般使用npn型的开关也就是低电平输入。

3、源型输出是指输出的是直流正极，漏型输出是指输出的是直流负极。所以西门子plc输出，既有源型又有漏型输出，但一般是源型。

4、三菱plc，输入既有源型又有漏型，但多为漏型。漏型输入对应接的接近开关是NPN型。

西门子PLC的比较指令

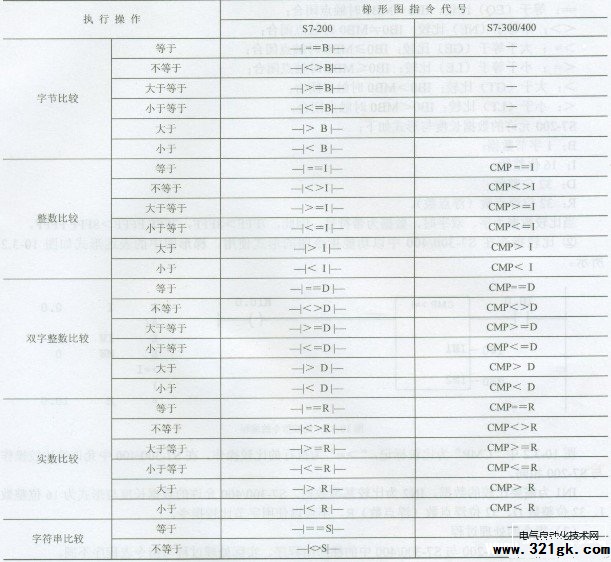

西门子plc的比较指令用于比较两个字节、字、双字数据的大小。比较操作可以是“等于”、“不等于”、“大于“’、“大于等于”等，在西门子S7-200与S7-300/400中可以使用的比较指令可以参见表。
