西门子STEP7编程软件外语字符集-PLC比较指令的编程示例

从STEP 7 V5.3 SP2起，可在项目和库中用外语输入文本，即使这些语言和为STEP 7所设置的语言不匹配。为此，必须在操作系统的"控制面板"中设置相应的Windows语言。这样就可以，例如，在中文版本的Windows中以STEP 7语言font 7，但仍允许输入中文文本。
此时，必须对语言设置的下列类型和选项进行区分：
Windows语言设置
在Windows控制面板中进行此设置。操作系统所固有的文本以所选语言显示，并且可以输入外语字符串文本。
项目语言
项目语言是首次创建项目时，在Windows控制面板中设置的语言。一旦选定，就不能更改此项目语言。不过，利用"中性语言"设置，仍可以在Windows中以其它语言设置打开计算机上的项目。在将项目语言更改为"中性语言"之前，要确保先前在项目中只使用了英语字符集中的字符(ASCII字符0x2a - 0x7f) 来输入文本。
要查明项目或库的项目语言，请选择编辑 > 项目属性菜单命令。在所显示的对话框中，还可以选择"可以在任意Windows语言设置下打开(语言-常规)"选项。
如果通过另存为菜单命令复制一个项目，而项目语言与当前Windows语言设置不同，可以在复制的项目中将项目语言更改为当前在Windows中设置的语言。这一点在某些情况下很有用，例如当要创建项目的特定语言变量时。此时，主项目应只包含英语字符集中的字符(ASCII字符0x2a - 0x7f)。这将确保在以相应语言进一步编辑特定语言项目时不会发生数据损坏现象。
STEP 7语言
STEP 7语言是在"SIMATIC管理器"中使用选项 > 自定义菜单命令设置的语言。此语言是STEP 7中用于接口元素、菜单命令、对话框以及出错消息的语言。
如果您正使用其它语言版本(如德语、英语、法语、意大利语或西班牙语)的Windows，则通过将STEP7语言选择为"英语"，可以确保STEP 7界面正确显示。
规则
如果要在有不同语言设置的计算机上编辑项目或库，确保遵守以下"规则"，以防在使用外语字符集时出现不相容或数据破坏的现象：
        仅将STEP 7安装在名称中包含英语字符(ASCII字符0x2a - 0x7f)的文件夹中。
       仅使用名称中包含英语字符(ASCII字符0x2a - 0x7f)的项目名称和项目路径。例如，如果使用德语变音、西里尔字母或中文字符，则只能在Windows中具有兼容语言设置的计算机上打开项目。
        在多项目中，仅使用具有相同项目语言或被标识为中性语言形式的项目和库。多项目本身就是中性语言形式的。
        创建库时，始终要使其成为中性语言形式的库，以确保可在那些具有不同Windows语言设置的计算机中使用它们。为库项目分配名称、输入注释或创建符号名或进行其它操作时，确保仅使用ASCII字符(0x2a - 0x7f)，以便在使用这些库时不会出问题。
       导入/导出硬件组态或符号表时，确保仅导入/导出具有语言兼容的文件。
       在用户自定义属性名称中，仅使用英语字符集中的字符(ASCII字符0x2a - 0x7f)。
       如果在语句表源程序中，您将不属于英语字符集(ASCII字符0x2a - 0x7f)的字符用于TITLE、AUTHOR和FAMILY块属性中，那么请将这些条目放在单引号中。

西门子PLC比较指令的编程示例

【例】分别利用plc梯形图与指令表，在西门子S7-200与S7-300/400PLC编制满足如下控制要求的数据比较程序：
    ①当输入I2.0为“1”时（上升沿），比较IW10与MW20的大小；
    ②如果IW10 - MW20，标志Ml0.0为“l”；IW10>MW20，Ml0.1为“1”；IW10<MW20，M10.2为“1”；
    ③要求M10.O～M10.2的状态在I2.0为“0”后仍然能够保持。

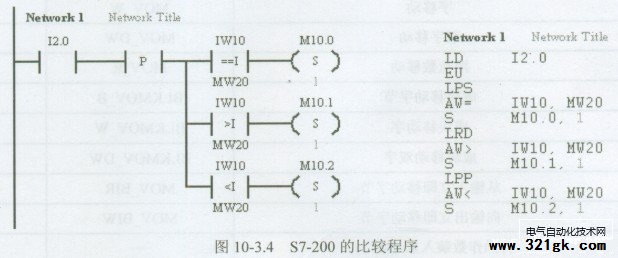

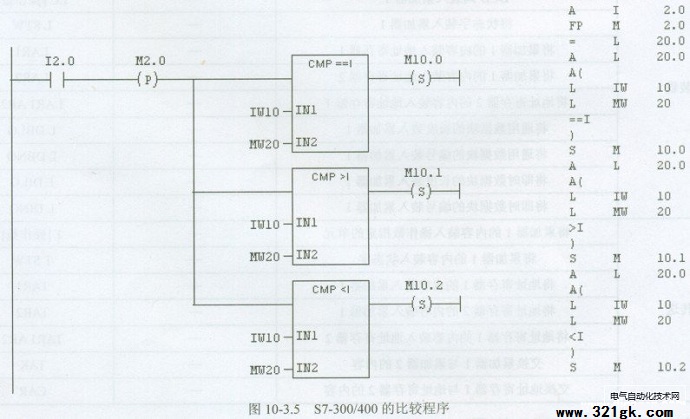

    根据要求设计的梯形图与指令表程序分别如图10-3.4 (S7-200)、图10-3.5 (S7-300/400)所示。
