STEP7-Micro/WIN编程软件变量声明表的编辑变量的分类

符号表( Symbol table)编辑的对象是用于整个plc程序的所有信号的符号地址的，而用于某一特殊逻辑块的局部变量所需要的符号地址必须通过“变量声明表(Variable declarationtable)”进行定义、编辑与添加。

    1．变量声明表的打开

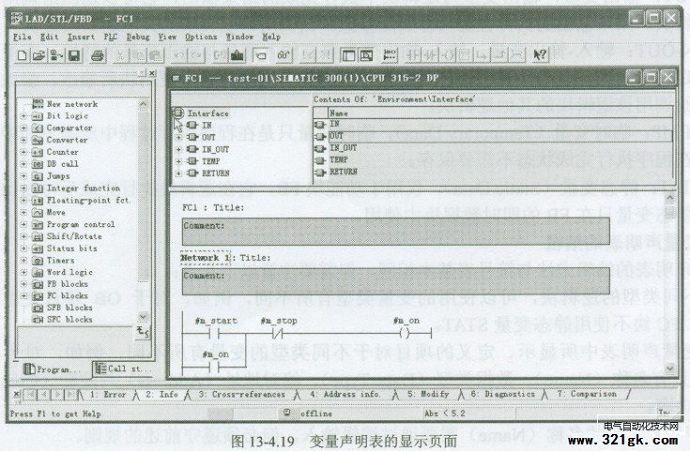

    打开某一逻辑块的编辑页面，在程序编辑区的上方将显示“变量声明表”的显示页面（见图13-4.19）。

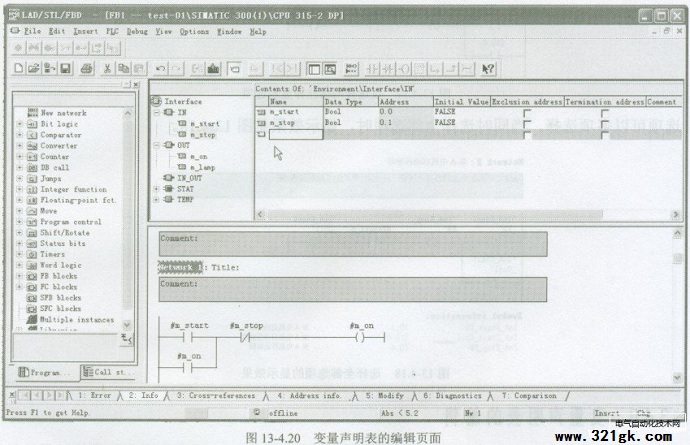

    变量声明表显示页面的左侧为变量声明表的树状结构显示，右侧为对象显示区。双击对象显示区的对应图标，即可以打开变量声明表的编辑页面(见图13-4.20)。

    2．变量的分类
    在STEP7中，局部变量按照信号的性质与用途可以分为5种类型：
    ①IN:输入变量，输入变量为逻辑块中需要的输入信号，必须由调用该逻辑块的其他逻辑块提供具体的信号来源（即实际参数）。
    ②OUT:输出变量，输出变量为逻辑块中执行完成的结果输出，它可以返回给调用该逻辑块的其他逻辑块，结果输出的具体位置（即实际参数）由调用该逻辑块的其他逻辑块提供。
    ③IN-OUT:输入一输出变量，输入．输出变量兼有输入变量与输出变量的特性，变量的原始值由调用该逻辑块的其他逻辑块提供，但是在执行过程中，其状态将被逻辑块所修改，修改后的结果仍然返回给调用该逻辑块的其他逻辑块。
    ④TEMP:临时变量（Temporary Data），临时变量只是在程序执行过程中所需要的中间状态暂存单元，在程序执行完成状态不需要保存。
    ⑤STAT:静态变量(Static Data)，仅用于功能块FB，它在逻辑块执行完成后可以保持其状态的不变。静态变量只在FB的即时数据块中使用。

    3．变量声明表的编辑
    变量声明表的编辑方法与符号表基本相同，但需要注意以下几点：
    ①不同类型的逻辑块，可以使用的变量类型有所不同，例如，对于OB块只使用临时变量( TEMP)，FC块不使用静态变量STAT。
    ②变量声明表中所显示、定义的项目对于不同类型的变量有所不同，例如，对于临时变量( TEMP)只有名称（Name）、数据类型（Data Type）、绝对地址(Address)与注释(Comment)四个项目的内容。
    ③变量声明表的名称(Name)需要通过编辑输入，但必须遵守前述的规则。

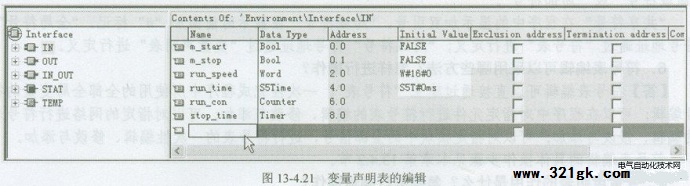

    ④变量声明表的数据类型( Data Type)需要指定，可以根据需要选择二进制位(Bool)、字节( Byte)、字(Word)、双字(DWord)、整数(Int)、双字长整数(Dlnt)、浮点数(Real)、S5时间( S5Time)等(见图13 -4.21)。

    ⑤变量声明表中局部变量的绝对地址( Address)在编辑时不需要进行输入，STEP7可以根据变量的类型，自动分配局部变量的地址给变量声明表。
    ⑥局部变量绝对地址以L进行存储，可以使用二进制位信号（如LO.O等）、字节信号（如LBO等）、字信号（如LWO等）。
    ⑦在变量声明表中的初始值(Initial Value)栏可以设定变量的初始值，编辑时一般不需要进行
输入，STEP7可以根据变量的类型，自动生成默认值。
变量声明表编辑完成后，利用菜单命令“File”一“Save”，可以将当前编辑的变量声明表连同“项目”一起进行保存：同样，利用菜单命令“File”一“Save As...”选项可改变文件名和文件夹保存位置。 (责任编辑：admin)
