以图1所示的最为简单的程序为例，来说明S7-plcSIM仿真软件的操作过程与显示效果。

    仿真软件的操作过程如下：
    ①首先在STEP7程序编辑器中完成项目的建立、程序的编辑、硬件配置等步骤。
    ②在完成编辑、下载到仿真PLC后，打开S7-PLCSIM的应用窗口。

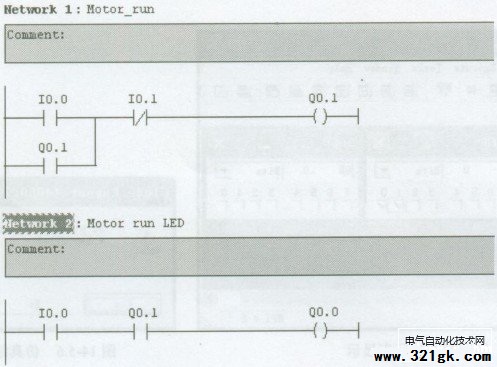

    图1仿真程序例
    ③根据程序的要求，可以选择输入IBO与输出QBO作为仿真对象，使之在窗口中显示。
    ④按照程序的要求，加入输入信号IO.O   (IO.O=“1”)。
    ⑤点击仿真CPU“模拟面板”的RUN按钮，使仿真PLC处于运行（RUN）模式。
    ⑥检查仿真输出QO.O、QO.l的结果。
    从程序可知，这时PLC的输出QO.O、QO.1应输出“l”，因此，在仿真对象QBO中同样可以得到这一结果，实际仿真PLC运行后的输出QO.O、QO.1同时为“1”（见图2）。

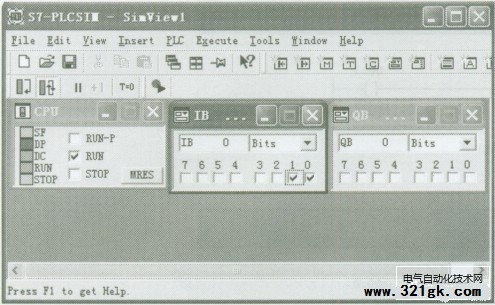

    图2加入IO.O的仿真显示
    ⑦根据程序的设计，再加入输入信号IO.1 (10.1=“1”)。
    ⑧检查仿真输出QO.O、QO.1的结果。
    从程序可知，这时PLC的输出QO.O、QO.1应输出“0”，因此，可以得到实际仿真PLC的输出QO.O、QO.1为“0”（见图3）。

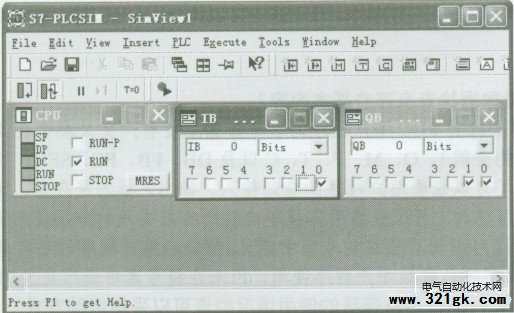

图3加入IO．1的仿真显 (责任编辑：admin)
