无论你是怎么调用FB的，（多个FB调用同一FB或同一FB调用多个FB），PLC的CPU都是顺序扫描，当你调用的条件满足了，就执行调用功能，这个时候的FB外部管脚填写的相应变量，和内部临时变量（执行完这个FB功能，temp变量自动释放）和静态变量，是这个时候，调用这个FB的情况满足条件下的数据。
  PLC接着顺序扫描，在下面又调用同一个FB，那么这个时候的外部管脚填写的变量，和内部的临时变量（（执行完这个FB功能，temp变量自动释放）和静态变量，是这个条件满足下的执行的FB功能，那么就会覆盖上面一个调用同一个FB的，外部管脚变量和静态变量。

西门子PLC脉冲输出波形下降沿不陡直

我的西门子cpu224xp cn plc使用其高速脉冲输出功能控制步进电机。但是今天发现plc的输出波形不是方波，在低频率（1000HZ以内）可以看到波形下降沿不是陡直的直线，而是一条斜线，频率提高后，这条斜线还没降到0v就又上升了。而在频率1000HZ以上，情况更加严重，基本上刚开始下降就由到上升沿时间了。我是直接将脉冲输出接到示波器上看的。我换了一台plc还是老样子。有什么不对的地方吗？

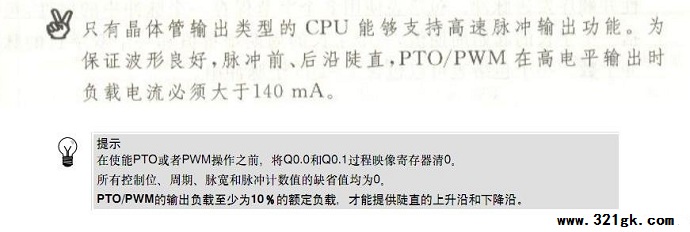

答：或许你负载太轻了，可以并适当的电阻增大负载电流，一下图片是深入浅出S7-200和S7-200系统手册里的说明
