S7-1200存储卡作为传输卡使用时，如何选择存储卡的大小？客户查看了项目文件夹的大小，发现其很大，有4-5MB，那么是不是在选择存储卡时需要根据这个大小选择呢？

答案是否定的，因为此文件夹中不仅包含项目文件本身，还包含一些辅助文件，并不需要传输到存储卡里，所以这个选择依据是错误的。

那么究竟该如何选择呢？首先，需要了解如下背景知识：
S7-1200的内部存储区分为工作存储区、装载存储区和保持性存储区三种。

装载存储区是非易失性存储区。用于存储用户项目文件（用户程序、数据和组态）。在不插存储卡时，用户使用TIA Portal软件下载项目即是下载到装载存储区中。

注意：对于S7-1200，存储卡不是必须的。即使使用大容量的存储卡，也无法扩展装载存储区。
所以用户的项目所占存储区的大小不会超过S7-1200装载存储区的最大限制。

由此可知，S7-1200的程序不会超过4MB，所以无论那款CPU，选择4MB的存储卡作为传输卡已经足够。

那么如何查看用户项目需要存储区的大小呢？

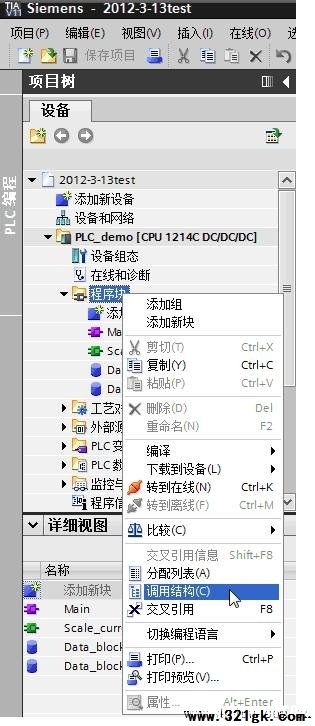

如果想知道目前程序所占用的存储区空间，可以通过TIA Portal软件的资源窗口查看。在软件左侧的结构树中，用鼠标右击“程序块”选择“调用结构”，如下图所示：

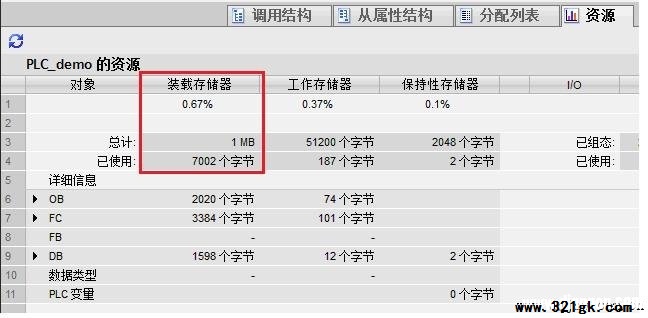

然后选择“资源”标签，弹出资源窗口，如下图所示：

可见，现有程序占用了装载存储区的0.67%，7002个字节。
