STEP7中相互转换二进制数和格雷码-西门子PLC参数设定

绝对式编码器输出反映绝对位置的多位二进制数，由于制造上的原因，绝对式编码器一般采用格雷码。格雷码相邻的两个二进制数只有一位有变化。用plc的输入模块读取到格雷码后，需要将它转换为普通的二进制数，然后将它转换为实际的位置值。

    对于S7-200，下载附件graycode.zip后，解压缩得到库文件graycode.mwl。执行STEP 7 - Micro/WIN的菜单命令“文件”→“添加/删除库”，在指令树的“库”文件夹中可以看到安装好的库“GRAYCODE”。
    "graycode.mwl" 指令库包括用于字节、字和双字格式的编码和解码的功能块。
    功能块 BIN_GRAY_B、BIN_GRAY_W 和 BIN_GRAY_DW 把输入的字节、字和双字类型的二进制数编码成格雷码。
    功能块 GRAY_BIN_B、GRAY_BIN_W 和 GRAY_BIN_DW 把输入的格雷码解码成字节、字和双字类型的二进制数。

西门子PLC的参数设定

在plc程序设计、检查完成后，程序传送（下载）到PLC前，可以根据实际控制的要求，对PLC各组成模块的参数事先进行离线设定。
    参数设定可以在STEP7硬件配置页面中进行，通过下载传送给PLC;也可以在在线后直接对实际PLC的模块进行设定，其方法相同。
    PLC参数设定的步骤如下：

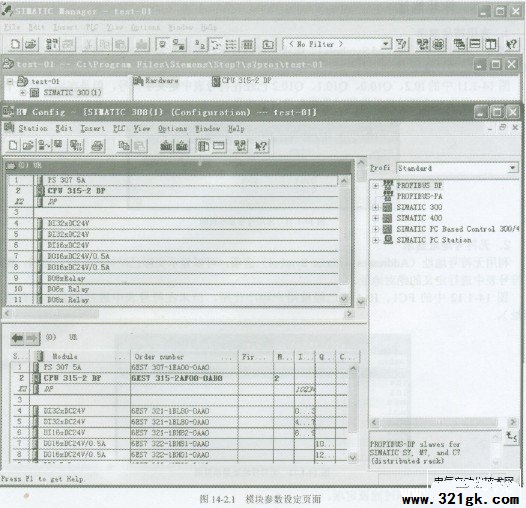

    ①选择项目，在项目树中打开“站”，使得对象显示区显示“硬件配置( Hardware)”图标与CPU图标（参见图14-2.1的上部显示区）；
    ②双击对象显示区显示“硬件配置( Hardware)”图标，显示硬件配置(HW Config)页面与硬件安装清单（见图14-2.1的下部显示区）；
    ③根据需要，进行各组成模块的参数设定。
