S7-200 plc采用的是自动分配型地址分配方式。CPU模块本身带有集成的I/O，这些I/O点具有固定不变的地址，地址从字节0开始分配；通过扩展模块，PLC可以增加I/O点，扩展模块布置在CPU模块的右侧。扩展模块的I/O地址决定于模块的类型与模块在扩展连接中的安装位置。
    S7-200 PLC的地址分配的特点如下：
    ①S7-200 PLC采用的是自动分配型分配方式，地址连续、有序。
    ②开关量输入／输出的地址以字节为单位进行分配，当模块输入／输出点的数量不为整字节时，该字节多余的输入／输出点不可以再作为实际输入／输出点分配给后续的其他模块，但可以作为内部标志位使用。
    ③模拟量输入、模拟量输出的地址是以字为单位各自独立分配的，而且最少需要分配2个字（即
使模块只使用1点模拟量输入／输出），如果模块本身无物理输入／输出与之对应，多余地址不但不可
以分配给后续模块，而且也不可再作其他用途。
    2．地址分配实例

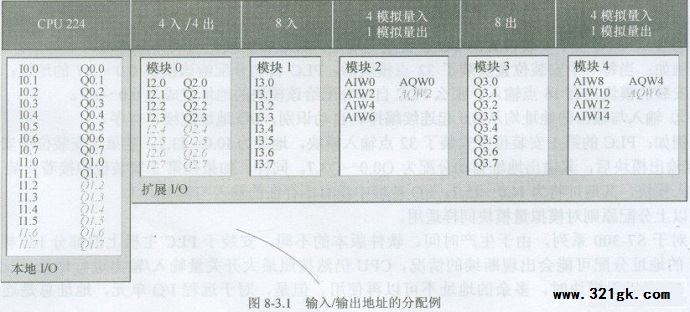

    [例1]某配套S7-200 PLC的控制系统，采用CPU224模块，并选配一个4/4点输入／输出混合模块、一个8点输入模块、一个8点输出模块与两个4/1点模拟量输入／输出混合模块，其输入／输出地址的分配如图8-3.1所示。

    (1)开关量输入地址的分配
    CPU模块集成的输入点为14点，占用2个字节。其中，IO.O～I1.5为物理输入，可以连接外部输入信号；I1.6、I1.7为CPU模块占用的多余输入，既不可以连接输入信号，也不能分配给后续单元。
    从CPU模块向右，PLC安装的第一个具有输入点的扩展模块为4/4点输入／输出混合模块，需要占用1个字节的输入地址，地址从I2.0开始进行分配。其中，I2.0～12.3为物理输入，可以连接外部输入信号；I2.4~ 12.7为CPU模块占用的多余输入，不能再分配给后续单元。
    PLC安装的第2个扩展模块为8点输入模块，占用1个字节的输入地址，地址从I3.0开始进行分配，无多余输入。
    (2)开关量输出地址的分配
    CPU模块集成的输出点为10点，占用2个字节。其中，QO.O～Ql.l为物理输出，可以连接外部输出信号：Q1.2～Q1.7为CPU模块占用的多余输出，不可以连接外部输出信号，也不能分配给后续单元，但在plc编程时可以作为内部标志位使用。
    从CPU模块向右，PLC安装的第一个具有输出点的扩展模块为4/4点输入／输出混合模块，同样需要占用1个字节的输～址，地址从Q2.0开始进行分配。其中，Q2.O～Q2.3为物理输入’可以连接外部输出信号；Q2.4～Q2.7为CPU模块占用的多余输出，不能再分配给后续单元，但在PLC编程时同样可以作为内部标志位使用。
    PLC安装的第2个具有输出点的扩展模块为8点输出模块，占用1个字节的输出地址，地址从Q3.0开始进行分配，无多余输出。
    (3)模拟量输入地址的分配
    CPU224模块无集成模拟量输入点，不占用模拟量输入地址。
    从CPU模块向右，PLC安装的第一个具有模拟量输入的扩展模块为4/1点模拟量输入／输出混合模块，以字为单位，4点模拟量需要占用8个字节，地址从AIWO开始进行分配，依次为AIWO、AIW2、 AIW4、 AIW6。
    PLC安装的第2个具有模拟量输入的扩展模块仍然为4/1点模拟量输入／输出混合模块，同样占用8个字节，地址从AIW8开始连续分配，依次为AIW8、AIWIO、AIW12、AIW14。
    (4)模拟量输出地址的分配
    CPU224模块无集成模拟量输出点，不占用模拟量输出地址。
    从CPU模块向右，PLC安装的第一个具有模拟量输出的扩展模块为4/1点模拟量输入／输出混合模块，以字为单位，l点模拟量需要占用2个字节，但由于模拟量地址分配的最小单位是2个字，因此，模块实际需要占用2个字（4个字节）。模拟量输出地址AQWO具有物理输出，AQW2被占用，不可以分配给后续模块，也不可再作其他用途。
    PLC安装的第2个具有模拟量输出的扩展模块仍然为4/1点模拟量输入／输出混合模块，模块同样实际需要占用2个字（4个字节），地址从AQW4开始分配，AQW4具有物理输出，AQW6被占用，不可以分配给后续模块，也不可再作其他用途。 (责任编辑：admin)
