西门子S7-300plc更换和移动模块

不仅复制或删除组件、而且移动和更换组件都可以调整已存在的组态。
移动模块
可以通过简单的拖放，将模块或其他组件移动到站内其他有效插槽中。
更换模块
如果已创建了组态，并希望用另一个模块来更换其参数已经先行指定的模块(例如，CPU或模拟模块)，而不"丢失"所分配的参数或连接组态，那么按如下步骤操作：
1.     将新模块(例如，CPU)拖到包含希望替换的模块的插槽。
2.     在显示的对话框中确认希望替换的模块。
如果显示"插槽已被占用"消息，必须先使用菜单命令选项 > 自定义并选择"启用模块更换"选项来激活功能。
另一种方法：
选择好模块机架的插槽后，可以打开右键快捷菜单(右击)插入对象或替换对象，视图可以插入的模块列表。此特性可免于在硬件目录中搜索。从在当前可用的目录配置文件中列出的所有模块中选择。
只能更换"兼容"模块。如果模块不兼容，必须删除旧模块，插入新模块，并再次为它分配参数。STEP 7使用合适的消息以确认更换不兼容模块的尝试。
实例：不能用分配了参数的CPU来更换具有新订货号的CPU - 新模块会采用全部参数分配(例如，MPI地址)。

西门子S7-300/400 PLC位移指令编程

相对来说，S7-300/400的移位指令的功能没有S7-200强，它的特点如下：
    ①S7-300/400只能进行整数I、双字长整数DI的右移，字或双字的左、右移动，双字的循环移动共8种移位操作。
    ②S7-300/400的移位只能通过累加器1进行，当存储器需要移位时，应首先将存储器的内容移动到累加器1中。
    ③S7-300/400的移位操作只能对字、双字长的数据进行，不能用于字节。
    ④对于整数I、双字长整数DI，只能进行右移操作，数据被移出后的“空位”自动连续补入符号位的状态（正数为“O”、负数为“1”）。
    ⑤被移出的最后一位状态被保存在状态字的CC1位中。
    ⑥移位位数N可以采用如下两种方式指定：
    ——在指令中直接指定位数；
    ——如果在指令中未指定位数，以累加器2的低字节存储值作为移动位数。

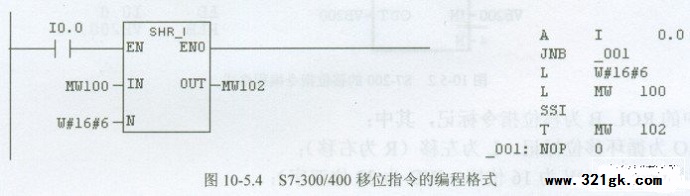

    S7-300/400移位指令的梯形图编程格式如图10-5.4所示。
