西门子S7系列PLCSIM仿真软件仿真的操作步骤

S7-plcSIM的使用与操作应分如下步骤进行。

①通过STEP7编程器，编制好PLC用户程序。

②点击STEP7管理器上的“仿真打开／关闭(Simulate ON/OFF)”按钮（图14-3.1中鼠标所指的按钮）。或者通过SIMATIC管理器主菜单“Options”一“Simulate Modes”操作打开S7-PLCSIM软件。

S7-PLCSIM应用窗口一经打开，S7-PLCSIM中的仿真CPU与STEP 7之间的连接即被自动建立。通常情况下，打开后的仿真PLC电源处于接通状态，CPU处于停止(STOP)模式，用户程序的扫描方式默认为“连续”扫描。

③如果打开后的仿真PLC电源未接通，可以通过S7-PLCSIM应用窗口的主菜单“PLC”——“Power ON”或“Power OFF”接通／断开仿真PLC的电源。

④如果打开后的仿真PLC处于运行(RUN)模式，则应通过点击仿真PLC的CPU“模拟面板”，使得PLC处于停止(STOP)模式。

⑤在STEP7管理器上打开需要仿真的项目，并且选择需要进行仿真的逻辑块。

⑥在STEP7管理器的主菜单上，点击“PLC”一“Download”，执行程序下载操作，将需要仿真的PLC用户逻辑块下载到仿真PLC的CPU中。

下载过程中STEP7将提示“Do you want to load the system data?”，可通过“Yes”按钮确认。

⑦选择并且打开需要仿真的对象。

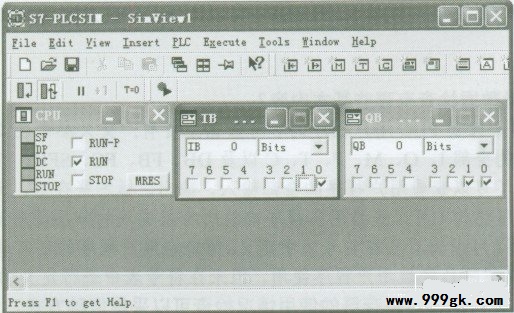

⑧根据要求，点击用于仿真的输入对象，加入相应的用于仿真的状态信号(参见图)。

⑨点击仿真PLC的CPU“模拟面板”，使得PLC处于运行(RUN)模式。

⑩观察用于仿真的输出对象的状态，检查PLC的执行情况（参见图）。
