西门子S7系列-PLCSIM仿真软件的使用范围与安装

1．S7-plcSIM的使用范围
    (1)仿真范围
    S7-PLCSIM的仿真可以在以下范围内进行：
    I/O点总数：最大16KB（131072点）；
    内部标志寄存器M点数：最大16KB（131072点）；
    定时器：TO～T511；
    逻辑块与数据块总数：FC与FB总数最大2048; DB最大4095；
    系统程序块：绝大多数SFC;
    系统功能块：绝大多数SFB;
    系统组织块：绝大多数OB。
    (2)仿真与实际运行的区别
    使用S7-PLCSIM仿真软件进行仿真，并不能完全等同实际PLC，使用时应注意它与实际PLC的运行过程存在如下的区别：
    ①仿真PLC的程序执行过程允许利用“暂停”、单次扫描、逐次扫描等方式运行程序，在实际PLC中通常无法做到；
    ②当仿真PLC由运行转入停止、暂停时，不会改变仿真输出的状态，而在实际PLC中，所有的输出结果将被置“0”（进入I/O安全模式）；
    ③仿真PLC的定时器可以通过手动复位等方式进行控制，但在实际PLC中无法对定时器的运行进行手动干预；
    ④在仿真PLC中不可以模拟“电池报警”、“存储器报警”等实际PLC中可能发生的报警动作：
    ⑤仿真PLC的CPU无自动识别I/O模块的功能，必须在进行仿真前完成硬件配置，并将其下载到仿真PLC中。
    (3)仿真的功能限制
    此外，目前的S7-PLCSIM仿真软件，在使用方面还受到如下功能限制：
    ①S7-PLCSIM对少数PLC系统中的实际诊断信息无法进行仿真：
    ②S7-PLCSIM仿真软件目前还不支持特殊功能模块(FM)；
    ③S7-PLCSIM仿真软件目前还只能模拟单CPU系统，对多CPU系统以及PLC的网络系统、网络通信功能还不能支持。
    对于涉及以上控制要求与动作的PLC程序，不可以通过仿真来判断程序的正确性。
    2．安装要求
    S7-PLCSIM可以安装于具有如下操作系统的编程器或个人计算机中：
    ——安装有STEP7 Lite V2.0的编程器；
    ——安装有Windows XP的个人计算机；
    ——安装有PCS7 V6.0的编程器或个人计算机。
    3．软件的安装
    在STEP7专业版编程软件中，已经包含了S7-PLCSIM仿真软件，不需要再进行仿真软件的安装；但在STEP7 Basis V5.2标准版软件中，需要另行安装S7-PLCSIM软件。     对于使用标准版软件的用户来说，S7-PLCSIM是STEP7的选件，用户需要得到相应的使用授权。
    S7-PLCSIM的安装过程非常简单，只需要按照安装向导的提示逐一进行即可。

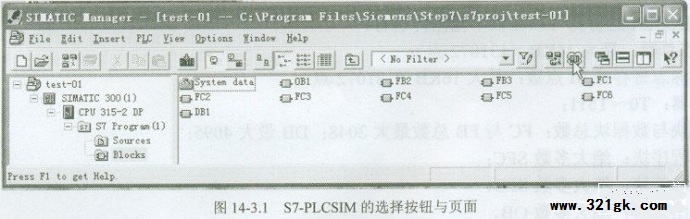

    软件安装完成后，S7-PLCSIM将自动嵌入STEP7编程中，同时，在SIMATIC管理器(SIMATICManager)的窗口工具栏显示上，“仿真打开／关闭(Simulate ON/OFF)”按钮（图14-3.1中鼠标所指的按钮）也将成为有效状态。

可以通过图14-3.1中的SIMATIC管理器主菜单“Options”一“Simulate Modes”操作，或直接点击“仿真打开／关闭( Simulate ON/OFF)”按钮，打开S7-PLCSIM软件。 (责任编辑：admin)
